什么是电子封装？为什么它决定芯片的“最后一公里”
电子封装（Electronic Packaging）指把裸芯片（Die）通过互连、密封、散热、机械支撑等步骤，变成可在系统板上直接使用的器件或模块。它并非简单的“外壳”，而是芯片与系统之间的桥梁，直接决定信号完整性、电源完整性、热管理与可靠性。
电子封装技术前景如何
未来十年，全球半导体产值预计从六千亿美元增长到一万亿美元，其中先进封装贡献的附加值占比将由15%提升到30%。三大驱动力让电子封装成为“第二摩尔定律”：
- 晶体管微缩逼近物理极限，靠封装提升系统级性能；
- AI、HPC、车载、AR/VR等应用对高带宽、低延迟、低功耗提出极端需求；
- Chiplet异构集成需要先进封装把不同工艺节点的芯片“拼”在一起。
电子封装行业未来发展趋势

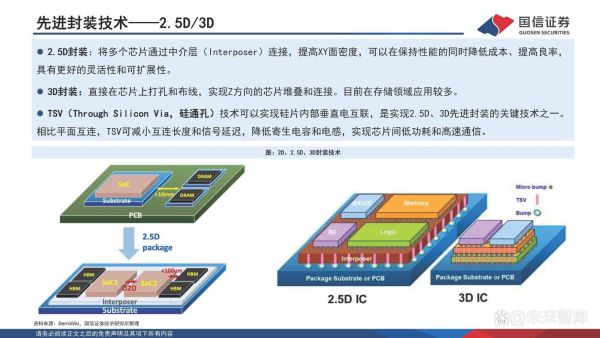

1. 2.5D/3D封装：从“并排”到“堆叠”
传统FC-BGA把芯片平放在基板上，I/O密度受限于边缘。2.5D通过硅中介层（Interposer）把多颗芯片并排并高速互连；3D则把存储、逻辑、射频垂直堆叠，信号路径缩短至微米级。台积电CoWoS、英特尔EMIB、三星I-Cube正在把2.5D成本拉低到消费级，而3D SoIC、Foveros Direct瞄准2026年量产。
2. Chiplet生态：让“乐高式”芯片成为主流
Chiplet把SoC拆成多个小芯片，通过标准化接口（UCIe、BoW、OpenHBI）互联。好处：
- 降低7nm以下流片成本40%以上；
- 灵活组合CPU/GPU/AI/IO，缩短上市周期；
- 允许不同厂商IP复用，催生开放生态。
AMD MI300、Intel Ponte Vecchio已商用，苹果M系列预计2025年导入。
3. 系统级封装SiP：手机与可穿戴的“瑞士军刀”
在面积受限的移动终端，SiP把处理器、存储、射频、电源管理、MEMS传感器封装进一颗“超级芯片”。苹果Watch S系列、AirPods H系列、华为麒麟9000S都是SiP典范。未来，毫米波AiP（Antenna in Package）将把天线阵列直接做进封装，进一步压缩厚度。
4. 高功率散热：从热界面到微流道
AI训练芯片功耗已突破千瓦级，传统TIM导热系数仅5 W/m·K，而液态金属TIM可达80 W/m·K；3D封装中，TSV+微流道直接把冷却液送到热点，温度可降30 ℃。台积电正验证“水冷硅基板”，预计2027年上车。
5. 绿色封装：可回收基板与低温键合
欧盟《绿色新政》要求2030年电子废弃物减少30%，推动：
- 可降解环氧树脂与生物基BT树脂；
- 低温Cu-Cu直接键合（<200 ℃），减少能耗；
- 无铅微凸点（SnBi、SnAgTi）替代高铅焊料。
哪些岗位将爆发？人才缺口有多大
封装工艺整合工程师（PI）、热设计工程师、信号完整性工程师、封装可靠性工程师未来五年需求复合增速达18%。中国目前缺口约四万人，其中掌握CoWoS、FOWLP、TSV经验者年薪已超五十万。
投资地图：从设备到材料的机会链
- 设备端：高精度贴片机（ASMPT、K&S）、TSV刻蚀（Lam Research）、临时键合/解键合（EVG）；
- 材料端：ABF基板（味之素、欣兴）、低损耗BT树脂（松下）、EMC环氧塑封料（住友、长兴）；
- 测试端：系统级测试SLT（Advantest、Teradyne）需求翻倍。
常见疑问快问快答
Q：先进封装会不会取代传统封装？
A：不会。传统QFN、SOP在功率器件、车规MCU中仍占成本优势，先进封装与成熟封装将长期并存。
Q：国产供应链能否跟上？
A：长电科技、通富微电、华天科技已进入全球前十；上海微电子正在攻关2.5D封装用高精度光刻机，预计2025年交付。
Q：学电子封装需要哪些基础？
A：半导体物理、材料力学、热传导、电磁场、机械设计，再加一门Python或Matlab做仿真自动化。
写在最后
当摩尔定律放缓，电子封装正成为性能提升的新引擎。从手机到数据中心，从汽车到卫星，所有算力都要经过封装的“最后一公里”。提前布局技术、人才与供应链，就能在下一个十年占据制高点。
