步进电机选型到底看什么？

很多工程师第一次面对步进电机时都会问：步进电机选型方法到底看什么？答案并不复杂，却常被忽略。核心只有三点：负载惯量、所需转矩、运行速度。

• 负载惯量：先算机械系统折算到电机轴的惯量，再乘以安全系数1.5~2，避免启动丢步。
• 所需转矩：把加速转矩、摩擦转矩、工作转矩叠加，再放大30%余量。
• 运行速度：确认最高脉冲频率是否在驱动器与电机共振区之外，避开300~500pps常见共振带。

---

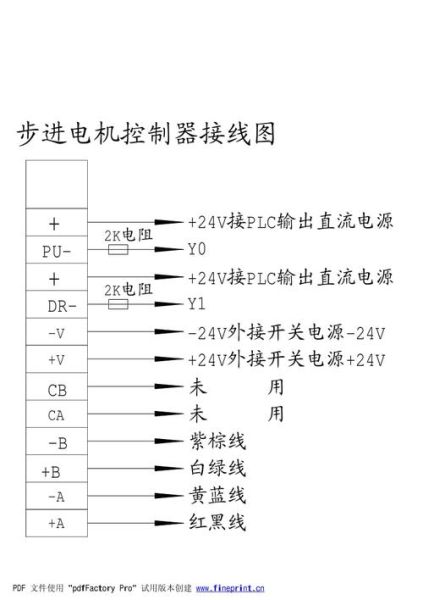

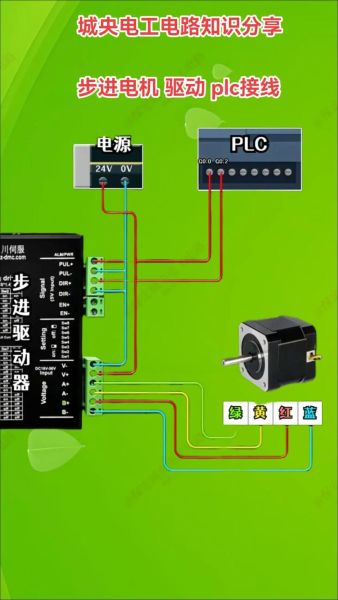

步进电机怎么接线才不会烧驱动器？

接线错误是返修第一杀手。步进电机怎么接线才能既简单又安全？记住“色标+万用表”两步法。

1. 四线、六线、八线电机如何区分？

用万用表电阻档测任意两根线：

• 四线：只有两组相通，阻值相等。
• 六线：两组相通，但每组中心多一根抽头，阻值一半。
• 八线：两组各四根，可接成串联、并联或双极。

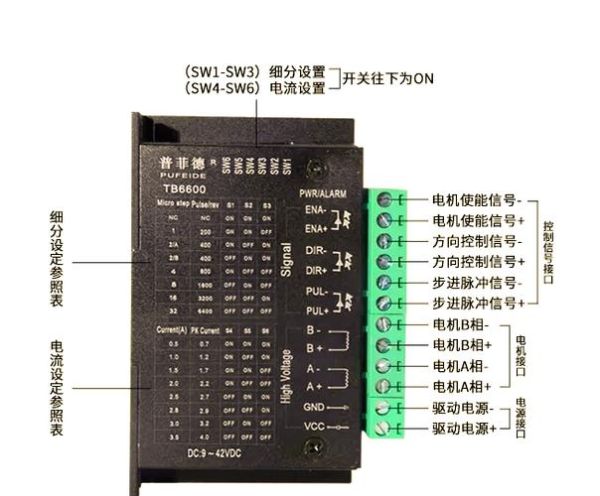

2. 如何快速找到A+A-B+B-？

把表笔固定在一根线，依次触碰其余线：

1. 阻值最小的一对即为同一相。
2. 把这一对接到驱动器A+、A-，通电低速点动，若方向反了，调换同一相的两根即可。

---

选型案例：一条皮带直线模组

假设负载质量5 kg，皮带轮半径20 mm，目标速度300 mm/s，加速时间0.2 s。

1. 惯量计算：J=mr²=5×0.02²=0.002 kg·m²。
2. 角加速度：α=v/(r·t)=0.3/(0.02×0.2)=75 rad/s²。
3. 加速转矩：T=Jα=0.002×75=0.15 N·m。
4. 摩擦转矩：0.05 N·m（实测）。
5. 总转矩：0.15+0.05=0.2 N·m，放大30%得0.26 N·m。
6. 查手册，42步进电机额定转矩0.4 N·m，满足要求。

---

接线实战：六线电机改四线运行

仓库只剩六线电机，驱动器却是四线接口，怎么办？

• 用万用表找出两组线圈，每组三根。
• 把每组中心抽头绝缘包扎，仅用两端。
• 此时电机变成四线，电流设为额定×0.7，避免过热。

---

常见疑问快问快答

Q：电机发烫还能继续用吗？

A：步进电机允许表面温升80 ℃，手不能触碰并不代表损坏，但若超过90 ℃应降低电流或加散热片。

Q：为什么低速抖动？

A：驱动器工作在共振区，可把脉冲频率直接跳到600 pps以上，或启用16细分。

Q：24 V电源比12 V更给力？

A：高电压能提高高速转矩，但需确认驱动器耐压。一般42电机配24 V，57电机配36~48 V。

---

进阶技巧：闭环步进值得升级吗？

当系统频繁丢步或过冲，可评估闭环步进：

• 成本：比开环贵30%，但低于伺服。
• 性能：位置反馈，100%防丢步，速度波动<±2 rpm。
• 接线：多两根编码器线，与驱动器一一对应，防插错。

---

最后一步：现场调试清单

1. 空载低速点动，确认方向。
2. 逐步升速，记录不失步最高空载转速。
3. 加负载，用示波器看电流波形是否平顶削顶。
4. 连续运行30分钟，电机温度<80 ℃。
5. 用激光测距仪复核定位精度，误差>±0.05 mm时检查机械背隙。
