存储器为什么突然成为科技焦点？

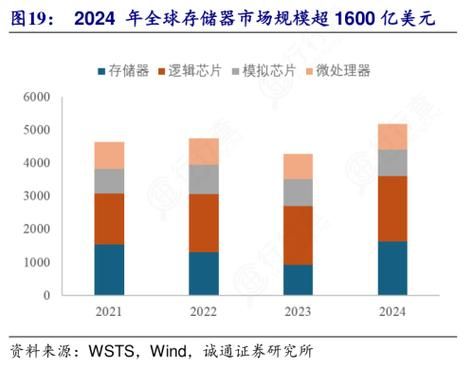

过去十年，CPU算力提升已逼近物理极限，而数据量却呈指数级增长。当“算不动”遇上“存不下”，存储器自然被推向前台。存储墙的存在让系统整体性能卡在读写速度上，于是产业界开始把资金和人才疯狂砸向新型存储器。换句话说，谁解决了存储瓶颈，谁就握住了下一代计算平台的话语权。

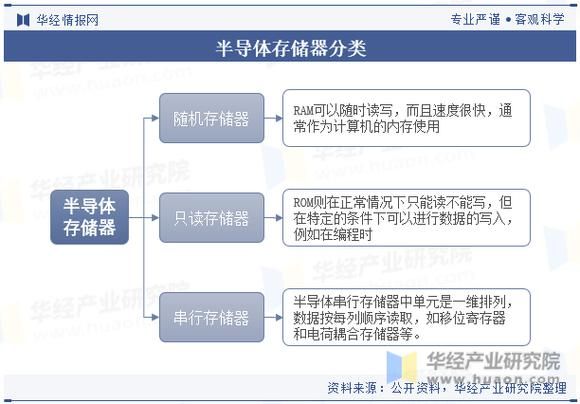

传统存储器还能撑多久？
DDR5与GDDR7的极限在哪里？
- 工艺微缩逼近3nm后，电容漏电与信号完整性问题呈指数级恶化。
- 单纯提升频率带来的功耗增长已高于性能收益，边际效应显现。
- JEDEC路线图显示，DDR6概念频率止步于12800 Mbps，再往上需要革命性材料。
NAND闪存“层数竞赛”何时见顶？
目前232层QLC已量产，300层以上样品在实验室通过验证。但层数越高，蚀刻深宽比越夸张，良率呈几何级下降。产业共识是400层左右将遇到物理与经济双重天花板，必须转向多栈堆叠或新型存储机理。
新型存储器谁能率先商业化？
MRAM：从嵌入式到独立式还有多远？
自旋转移矩MRAM已在28nm节点替代eFlash，读写延迟低于10ns，耐擦写次数达10^12。下一步挑战是降低写电流与缩小MTJ尺寸，以突破20nm以下制程。台积电、三星均给出2026年独立式1Gb MRAM量产时间表。
ReRAM：存算一体的黑马？
阻变存储器利用离子迁移改变电阻，单元面积可缩小至4F²，理论上可做三维交叉阵列直接完成矩阵乘加。目前痛点是器件一致性与温度漂移，但初创公司Crossbar与Weebit Nano已推出22nm嵌入式样品，AI边缘端推理能效比SRAM高两个数量级。
PCM：英特尔Optane折戟后的余温？h3>
尽管3D XPoint停产，PCM技术并未消亡。新型超晶格PCM通过多层GeSbTe合金将复位电流降低70%，循环寿命提升至10^8次。车载与工业级存储需求给了PCM新的生存空间，意法半导体计划2025年推出车规级Gbit级产品。
存算一体会颠覆冯·诺依曼架构吗？
传统架构中，数据搬运功耗占总功耗的60%以上。存算一体通过近存计算、内存计算、存内计算三级路径逐步逼近理想：
- HBM-PIM：三星在HBM3内集成AI核心，训练ResNet-50时系统级能耗降低42%。
- ReRAM阵列：直接在存储单元完成MAC运算，卷积层延迟降至纳秒级。
- 光存储计算：利用相变材料的光折射率变化实现光速矩阵运算，MIT实验芯片已跑通MNIST。
但完全替代CPU仍需解决编程模型与精度损失两大难题，未来十年更可能是异构协同而非彻底颠覆。
量子存储器是噱头还是刚需？
量子计算需要量子相干存储器保存叠加态，目前主流方案包括：
- 稀土掺杂晶体：存储时间可达6小时，但工作温度低于1K。
- 超导谐振腔：与超导量子比特工艺兼容，存储时间毫秒级。
- 原子系综：室温下实现量子存储，但体积庞大难以集成。
短期内量子存储器不会进入消费市场，却是量子互联网的必备基础设施，各国已将其列入国家级攻关项目。
中国存储器产业链机会在哪？
制造环节：长存的128层突围
长江存储跳过96层直接量产128层Xtacking 3.0，将阵列与外围逻辑晶圆键合工艺良率提升至90%以上，成本逼近国际大厂。下一步攻关200层混合键合，预计2025年风险试产。
设备与材料：被卡脖子的环节
高端刻蚀机、ALD设备仍依赖美系与日企，但中微公司已交付5nm以下刻蚀样机，北方华创的ALD通过128层验证。材料端，雅克科技的High-K前驱体进入三星供应链，沪硅产业的SOI衬底填补国内空白。
设计IP：RISC-V带来的窗口期
存储控制器IP长期被Cadence、Synopsys垄断，随着RISC-V生态成熟，芯来科技推出开源存储控制器Nuclei Storage，支持DDR5/LPDDR5/PCIe 5.0，已获多家AI芯片公司采用。
未来五年值得关注的三大变量
变量一：CXL 3.0生态爆发——内存池化将重构数据中心硬件架构，谁掌握CXL交换芯片IP，谁就掌握定价权。
变量二：车规级存储需求井喷——L4自动驾驶每车每天产生20TB数据，-40℃~150℃宽温区存储器缺口高达30亿美元。
变量三：存算一体标准之争——JEDEC、IEEE、CCIX三大组织正在争夺下一代接口标准，中国厂商首次有机会参与规则制定。
