光刻胶到底是什么？为什么它决定了芯片生死？
光刻胶是一种对光敏感的有机高分子材料，在芯片制造中充当“底片”角色。当紫外光或极紫外光（EUV）穿过掩膜版照射到晶圆表面时，光刻胶会发生化学变化，显影后留下所需电路图形。没有它，再先进的晶体管也无法精准雕刻。
全球光刻胶市场规模到底有多大？
据SEMI最新统计，2023年全球光刻胶市场已突破92亿美元，其中EUV光刻胶增速最快，年复合增长率高达28.4%。到2030年，整体规模有望逼近150亿美元，主要由以下三大需求驱动：
- 逻辑芯片向3nm及以下节点冲刺，EUV层数从5层增至14层；
- 存储芯片3D NAND堆栈突破400层，单次工艺需涂布光刻胶20次以上；
- 先进封装（如CoWoS、InFO）对高解析度RDL光刻胶需求激增。
技术路线之争：EUV光刻胶为何成为“兵家必争之地”？
传统KrF、ArF光刻胶已无法满足7nm以下制程，EUV光刻胶必须同时解决三大难题：
- 灵敏度：EUV光源功率低，需要光刻胶在更低剂量下完成反应；
- 分辨率：线宽缩小至1nm级别，分子扩散导致的边缘粗糙度需控制在1.5nm RMS以内；
- 抗刻蚀性：在后续等离子刻蚀中保持图形完整，避免“底切”缺陷。
目前日本JSR、美国陶氏、韩国东进化学均推出金属氧化物（Metal Oxide Resist, MOR）方案，通过引入锡、铪、锆等元素提升吸收系数，灵敏度较传统化学放大胶（CAR）提高3倍。
中国光刻胶突围战：卡脖子环节在哪？
国内光刻胶自给率不足10%，高端EUV胶几乎100%依赖进口。核心瓶颈并非配方，而是：
- 树脂单体纯度：KrF用聚羟基苯乙烯（PHS）需达到99.9999%，国内仅能稳定供应99.9%；
- 金属杂质控制：EUV胶要求钠、钾离子含量低于10ppb，现有提纯工艺存在批次波动；
- 涂布显影设备：东京电子（TEL）的ACT系列占据全球85%份额，国产设备在温控均匀性上仍有±0.3℃差距。
值得庆幸的是，上海新阳、南大光电、晶瑞电材等企业已实现ArF胶量产，并获中芯国际、长江存储验证。2024年Q1，南大光电ArF胶出货量环比增长210%，验证周期从18个月缩短至9个月。
下游需求爆发点：除了手机芯片，还有哪些金矿？
光刻胶的应用正从传统逻辑/存储芯片外溢至三大新兴领域：
- 功率半导体：碳化硅（SiC）器件需耐高温光刻胶，日本信越开发的HT-系列可承受400℃工艺温度；
- Micro OLED：8K AR眼镜像素密度达4000PPI，需用低温固化光刻胶避免有机发光层损伤；
- 光子芯片：硅光调制器波导宽度仅180nm，对光刻胶折射率均匀性要求极高（Δn<0.0002）。
投资逻辑：哪些环节可能诞生十倍股？
光刻胶产业链可分为上游单体/树脂→中游配方→下游代工，其中：
- 上游单体：技术壁垒最高，全球仅日本合成橡胶（JSR）、美国杜邦等5家掌握，毛利率60%+；
- 中游配方：国产化替代空间最大，晶瑞电材2023年研发费用占比18.7%，远超行业平均8%；
- 下游代工：上海精测、芯源微的涂胶显影设备已进入长江存储供应链，替代成本仅为进口设备的60%。

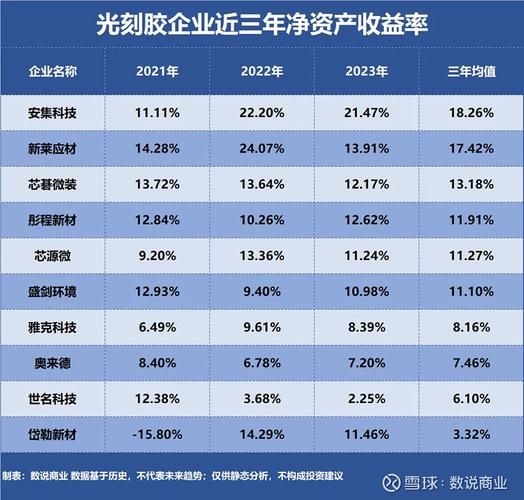

二级市场角度看，具备“单体自产+客户验证”双轮驱动的企业估值溢价显著。例如，南大光电因实现ArF树脂单体自主合成，PS估值长期维持在25倍，高于配方企业平均15倍。
未来五年，光刻胶行业的三大颠覆性变量
1. High-NA EUV普及：ASML 0.55 NA设备2025年量产，单次曝光线宽降至8nm，需开发全新光酸产生剂（PAG）；
2. 纳米压印（NIL）替代：佳能NIL技术已突破14nm节点，若成本降至EUV的1/3，光刻胶用量将减少70%；
3. 再生光刻胶技术：台积电与Linde合作开发废胶回收工艺，可将金属杂质降低至1ppb，预计2026年商业化。
企业如何抓住窗口期？
对于初创公司，建议采用“单点突破+绑定大客户”策略：先聚焦KrF厚胶（用于功率器件）或i线g线胶（用于传感器），通过比亚迪半导体、士兰微等国内IDM验证后，再向ArF/EUV升级。对于投资机构，需重点考察：
- 是否拥有专利壁垒（如PAG分子结构专利）；
- 客户验证进度（通过Phase 1仅值5亿估值，通过Phase 3可达50亿）；
- 供应链安全（是否具备替代性单体来源）。
