高压电缆型号规格有哪些？一张表看懂主流命名

问：高压电缆型号规格有哪些？

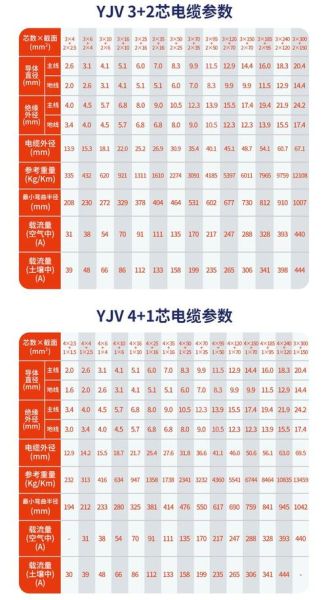

答：国内常见高压电缆型号规格以YJLW02、YJLW03、YJLLW02、YJLW02-Z为主，电压等级覆盖64/110kV、127/220kV、290/500kV。命名规则拆解如下：

• YJ：交联聚乙烯绝缘
• L：铝导体（无L为铜导体）
• W：皱纹铝护套
• 02/03：聚氯乙烯/聚乙烯外护套
• -Z：纵向阻水结构

---

高压电缆选型指南：先算电流再定截面

问：高压电缆选型指南第一步做什么？
答：先计算持续工作电流，再按经济电流密度反推导体截面。公式：I = P / (√3 × U × cosφ)。例如220kV、500MVA、功率因数0.9的线路，持续电流约1312A，对应铜导体截面2500mm²。

导体材质：铜还是铝？

铜导体载流量高、机械强度好，但价格是铝的3倍；铝导体重量轻、成本低，需放大1.5倍截面才能等效铜。城市地下管廊空间紧张时优先选铜，长距离架空敷设可选铝。

---

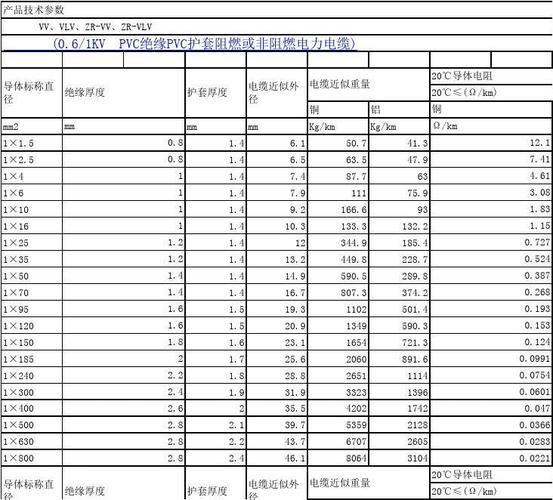

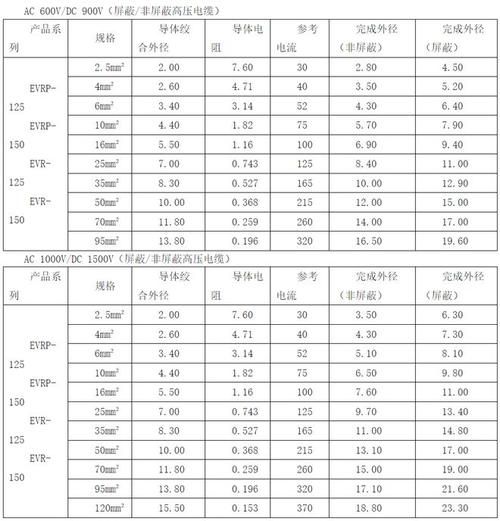

绝缘厚度与电压等级对照表

电压等级	标称绝缘厚度	工频耐压
64/110kV	16.0mm	160kV/30min
127/220kV	24.0mm	320kV/30min
290/500kV	32.0mm	580kV/30min

---

金属护套与阻水结构怎么选？

问：金属护套与阻水结构怎么选？
答：直埋或隧道敷设优先选皱纹铝护套+阻水缓冲层，可有效抵御径向渗水；竖井或桥梁段若存在纵向落差，需加半导电阻水带形成纵向阻水屏障。

常见误区

• 误区：金属护套越厚越好。
  正解：铝护套厚度0.8-1.2mm即可满足短路容量，过厚反而增加弯曲半径。
• 误区：阻水粉遇水膨胀会损伤绝缘。
  正解：现代阻水带采用交联聚丙烯酸钠，膨胀压力≤0.3MPa，远低于绝缘耐受值。

---

高压电缆载流量修正系数

实际载流量需乘以下列修正系数：

1. 土壤热阻系数：从1.0 K·m/W升到2.5 K·m/W，载流量下降约18%。
2. 并列敷设根数：2回并列时降容0.9，4回并列时降容0.82。
3. 环境温度：40℃相比25℃需降容0.88。

---

高压电缆接头与终端选型要点

接头类型分为预制式与现场组装式。220kV及以上推荐预制式，工厂内完成应力锥与环氧套管一体化，现场仅需加热收缩外护层，安装时间缩短60%。

终端塔与GIS插拔式区别

• 终端塔：瓷套爬距≥3725mm，适合污秽等级Ⅳ级地区。
• GIS插拔式：环氧套管与SF₆气室直连，节省占地50%，但需厂家匹配插拔尺寸。

---

高压电缆敷设方式对寿命的影响

问：哪种敷设方式能让高压电缆寿命达到40年？
答：综合比较，隧道+蛇形敷设最优。隧道内温度稳定在20-25℃，蛇形敷设可吸收热机械力，避免金属护套疲劳开裂。实测数据显示，该方式下绝缘老化速率仅为直埋的1/3。

三种敷设方式对比

敷设方式	载流量修正	投资成本	运维周期
直埋	0.75	低	每年开挖检测
排管	0.85	中	5年红外测温
隧道	1.0	高	10年局放监测

---

高压电缆常见故障与预防

故障统计：外力破坏占42%，接头缺陷占28%，绝缘老化占20%，其余10%为雷电、过电压。

• 防外力破坏：在电缆路径上方铺设玻璃钢警示带，并接入GIS定位系统。
• 防接头缺陷：采用分布式光纤测温，实时监测接头温度梯度，超过2K/m即报警。
• 防绝缘老化：投运5年后每年做0.1Hz超低频耐压试验，及时发现水树枝劣化。

---

高压电缆价格快速估算

以2024年铜价6.8万元/吨为例：

• 110kV 1×630mm²铜芯电缆：约980元/米
• 220kV 1×2500mm²铜芯电缆：约3200元/米
• 500kV 1×3000mm²铜芯电缆：约7800元/米

铝芯价格约为铜芯的35-40%，但需同步放大截面。
