玻璃基板是什么材料？

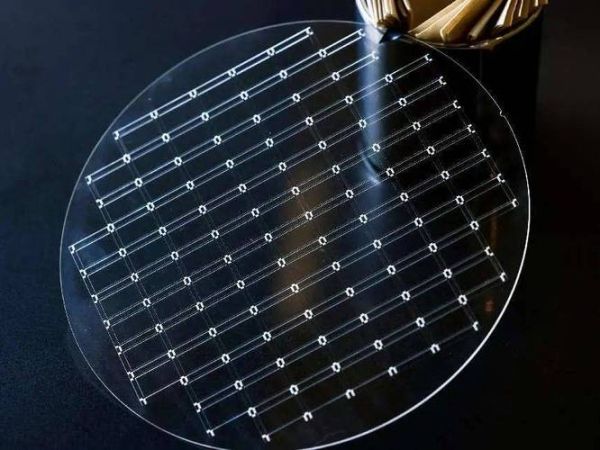

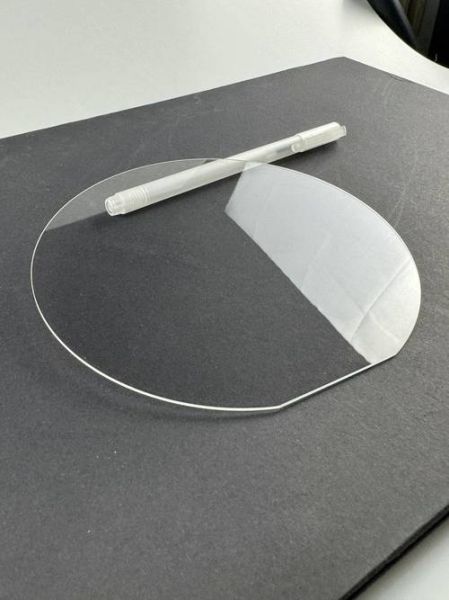

玻璃基板并非普通建筑玻璃，而是一种经过精密配方与工艺制造的高性能无机非金属材料。 **核心成分**： - 高纯度二氧化硅（SiO₂）≥99.9%，保证极低的热膨胀系数 - 氧化铝（Al₂O₃）提升机械强度与耐热性 - 氧化硼（B₂O₃）降低熔点并抑制碱金属析出 - 微量氧化镁、氧化钙用于微调折射率与杨氏模量
玻璃基板与普通玻璃的三大差异
1. **平整度**：表面粗糙度Ra≤0.1 nm，普通玻璃Ra通常在10 nm以上 2. **热稳定性**：热膨胀系数（CTE）控制在3.3×10⁻⁶/℃以内，普通钠钙玻璃高达9×10⁻⁶/℃ 3. **杂质控制**：碱金属离子（Na⁺、K⁺）含量＜100 ppm，避免半导体污染
玻璃基板有哪些用途？
1. 显示面板领域
**TFT-LCD**：8.5代线以上玻璃基板尺寸达2200×2500 mm，单片可切割8块55英寸电视屏 **OLED**：柔性AMOLED采用30-100 μm超薄玻璃，弯折半径＜2 mm **Mini/Micro LED**：要求翘曲度＜50 μm，避免巨量转移时芯片偏移
2. 半导体先进封装

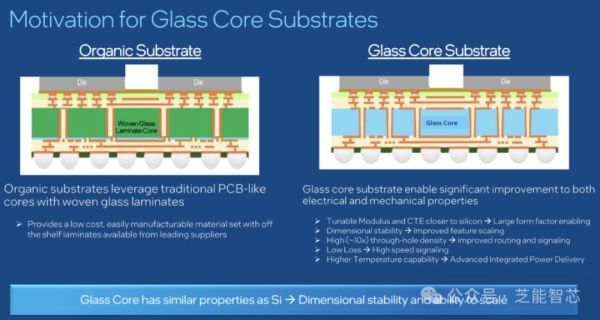

**玻璃中介层（Glass Interposer）**： - 线宽/线距可做到2 μm/2 μm，优于有机基板10 μm/10 μm - 介电损耗（Df）在10 GHz下仅0.0005，比BT树脂低两个数量级 - 支持3D TSV通孔密度＞10⁴个/cm²
3. 光伏产业
**钙钛矿叠层电池**： - 使用1.1 mm超薄玻璃替代传统3.2 mm盖板，组件重量减轻35% - 透光率＞91.5%，提升光电转换效率0.8-1.2%
4. 车载与航空电子
**HUD抬头显示**：要求玻璃基板双折射＜5 nm/cm，避免投影重影 **航空座舱显示**：通过化学强化后表面应力≥600 MPa，抗鸟击测试达3.5 kg·m/s
为什么玻璃基板越来越薄？
**需求驱动**： - 折叠屏手机要求厚度≤0.03 mm，比A4纸还薄40% - 减轻AR眼镜重量，单副镜片需控制在5 g以内 **技术突破**： - 溢流下拉法可稳定生产0.1 mm玻璃，边缘裂纹缺陷＜0.3个/m² - 二次化学减薄工艺通过HF蚀刻实现±2 μm厚度公差
全球供应链格局如何演变？
**第一梯队**： - 美国康宁（Corning）占Eagle XG市场份额60%，专利壁垒达4000+项 - 日本AGC实现第8.6代线量产，本土配套率100% **中国追赶**： - 东旭光电G8.5+基板良率突破92%，国产化率从2018年5%升至2023年35% - 凯盛科技30 μm柔性玻璃已通过华为Mate X3认证
选购玻璃基板必须验证的5项参数
1. **翘曲度**：用激光干涉仪检测，每100 mm长度内≤30 μm 2. **碱金属析出量**：85℃/85%RH条件下168小时，Na⁺析出＜0.5 μg/cm² 3. **表面颗粒**：SP1检测仪统计0.3 μm以上颗粒≤10个/片 4. **杨氏模量**：需≥70 GPa，防止大尺寸基板下垂 5. **耐化学性**：10% HCl浸泡24小时，质量损失＜0.1 mg/cm²
未来五年技术路线图
2025年： - 0.05 mm可折叠玻璃实现20万次弯折无裂纹 2027年： - 玻璃基板与硅的CTE匹配度误差缩小至±0.1 ppm/℃ 2030年： - 采用纳米压印技术直接在玻璃基板制作光学衍射元件，省去传统贴合工序
评论列表
