一、半导体封测到底在产业链里扮演什么角色？

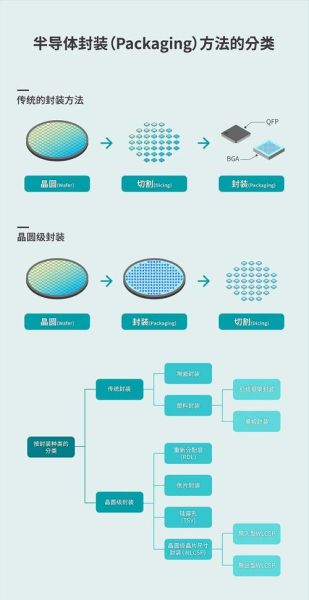

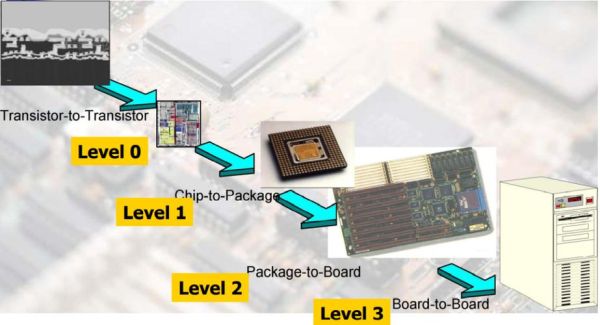

在晶圆制造完成后，芯片仍只是一片片“裸片”，必须通过切割、贴片、引线、塑封、测试等工序，才能变成可上板的成品。这个环节就是“封测”（封装+测试）。
**自问：为什么封测常被称作“价值放大器”？**
**自答：**因为它不仅保护芯片，还决定了电气性能、散热能力、尺寸与成本，直接影响终端体验与整机BOM。
二、全球封测市场格局：谁在领跑？
- 中国台湾：日月光ASE、力成、京元电，合计市占率约55%；
- 中国大陆：长电科技、通富微电、华天科技，三家合计市占率已逼近30%；
- 韩国/新加坡：Amkor、STATS ChipPAC，主攻高端SiP与HBM。
值得注意的是，**中国大陆厂商过去五年资本开支年均增长28%**，大幅高于全球平均，正快速蚕食台系份额。

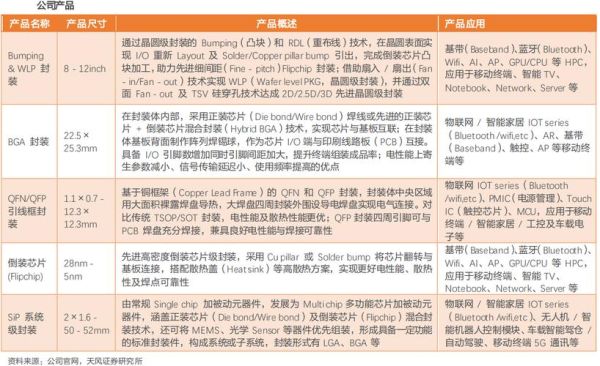

三、先进封装技术大盘点：哪些值得重点关注？
1. 2.5D/3D IC
通过硅中介层（Interposer）或TSV硅通孔把多颗芯片垂直或水平集成，典型代表是台积电CoWoS与Intel Foveros。
**自问：2.5D与3D的核心差异在哪？**
**自答：**2.5D仍是“并排”布局，3D则把存储、逻辑、射频直接堆叠，信号路径更短，功耗更低。
2. Chiplet小芯片
把SoC拆成多个小芯片，通过高速接口（UCIe、BoW）互联，降低单片面积与缺陷率。
**亮点：**AMD EPYC 9004系列采用Chiplet后，良率提升35%，成本下降20%。
3. Fan-Out扇出型封装
去掉传统基板，把线路重分布到芯片外围，实现更薄、更小、更高I/O。
苹果A系列处理器、联发科天玑旗舰SoC均已导入。
4. SiP系统级封装
把处理器+存储+射频+电源管理打包成一颗“超级芯片”，广泛应用于TWS耳机、智能手表。
**自问：SiP与SoC有何区别？**
**自答：**SoC是单片硅，SiP是多芯片异构集成，开发周期更短，灵活性更高。
四、下游需求爆发点：哪些应用正在推高封测天花板？
- AI服务器：英伟达H100采用CoWoS，单颗封装面积高达814 mm²，拉动高端载板产能紧缺；
- 车载MCU/功率器件：车规级芯片需通过AEC-Q100 Grade 1测试，测试时间长2-3倍，测试机台需求激增；
- 射频前端模组：5G/6G多频多模，推动SiP年复合增速18%。
五、技术瓶颈与突破方向
瓶颈一：高端基板缺货
ABF载板被日本味之素垄断，国产替代仅完成10%，2025年前仍处爬坡期。
瓶颈二：测试分选机精度
3D堆叠后，温度梯度导致翘曲，传统分选机±50 µm精度已无法满足，需升级至±10 µm。
突破方向：
- 国产ABF树脂配方迭代；
- 激光辅助键合（Laser Assisted Bonding）降低翘曲；
- AI算法实时校正测试探针位置。
六、投资视角：封测赛道如何选股？
1. 技术路线：优先布局具备2.5D/Chiplet量产经验的厂商；
2. 客户绑定：与苹果、英伟达、特斯拉签订长期协议的公司订单可见度高；
3. 产能弹性：拥有自建载板或测试机台的IDM型封测厂，毛利率可高出8-10个百分点。
七、未来五年展望：三大趋势不可逆转
- 异构集成常态化：Chiplet+2.5D将成为AI、车载算力芯片的“标准姿势”；
- 测试复杂度指数级上升：一颗先进封装芯片测试项目数从2000项增至1万+，测试服务ASP水涨船高；
- 区域化供应链：美国CHIPS法案、欧洲Chip Act推动封测产能向北美、东南亚转移，中国厂商需加速出海。
当摩尔定律逼近物理极限，**“封装”正在接棒“制程”成为性能提升的主引擎**。谁能掌握先进封装与高精度测试，谁就能在下一轮半导体竞赛中抢占先机。
