一、为什么选电容器比选电阻更复杂？
在电源、逆变器、音频板卡等场景里，**一颗电容的参数偏差往往直接决定整机可靠性**。电阻只需关注阻值与功率，而电容必须同时兼顾**容量、耐压、ESR、纹波电流、温度特性、寿命**六大维度。任何一个维度选错，都可能导致开机炸机或三年后批量失效。

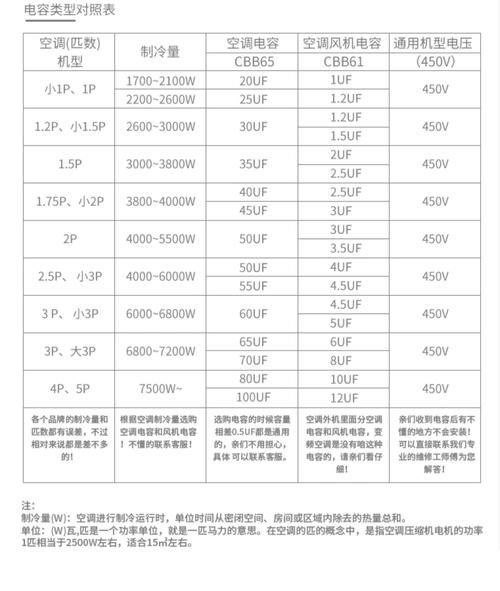

二、电容器选型指南：六步锁定最佳型号
1. 先算容量：从电路方程倒推
以Buck输出滤波为例，ΔIpp、fsw、ΔVripple已知时：
Cmin = ΔIpp / (8 × fsw × ΔVripple)
算完再留20%余量，避免量产离散性踩坑。
2. 耐压留多少才安全？
- 通用规则：**工作电压 ≤ 额定电压 × 0.8**
- 高温场景（≥85 ℃）再降额到0.6，防止介质击穿
- 交流耦合或脉冲场景，还要核算峰值电压与dv/dt
3. ESR决定纹波电流能力
ESR越高，电容内部发热越大。选型时把**厂商提供的Iripple曲线**直接对比，优先选低ESR系列，例如固态铝电解的ESR可比传统液态低一个数量级。
4. 温度特性怎么读？

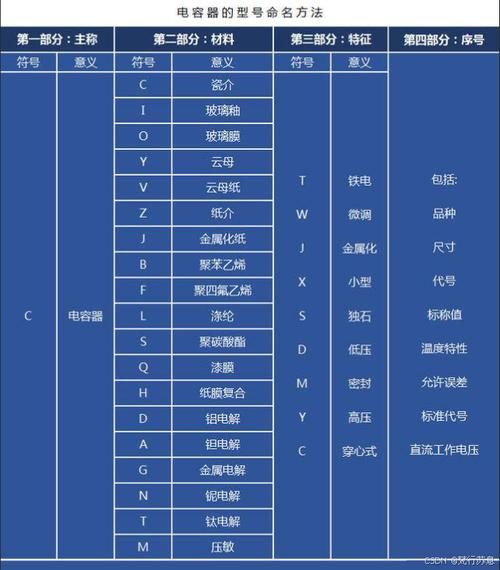

X7R、NP0、Y5V这些代号到底差在哪？
- NP0：温漂±30 ppm/℃，**精密滤波、振荡电路首选**
- X7R：-55~125 ℃范围内容量变化±15%，**通用去耦**
- Y5V：-30~85 ℃内容量可掉80%，**只能用在低成本非关键场合**
5. 封装尺寸与PCB布局的博弈
同容量同耐压下，**封装越大，ESR越低，散热越好**，但会挤占宝贵的PCB空间。高频场景可并联多只小封装MLCC，既降低ESL又节省高度。
6. 成本与供应链的最后一公里
日系钽电容性能顶尖，但单价高且交期长；国产固态铝电解已能做到105 ℃/5000 h，**在消费级电源里性价比爆棚**。提前锁定第二供应商，避免缺料时被迫改板。
三、电容器寿命多久？公式与实测一次看懂
寿命计算公式：阿伦尼乌斯模型
厂商规格书给出的寿命通常指**最高温度下的基准值**，实际寿命需折算：
L实际 = L0 × 2(T0-T实际)/10 × (V额定/V实际)n
其中n取2.5~5，取决于电解液配方。举例：105 ℃/5000 h的电容，在65 ℃、80%额定电压下工作，寿命可延长到：
5000 × 2(105-65)/10 × 1.252.5 ≈ 45 000 h ≈ 5.1 年
哪些场景会加速寿命衰减？
- **纹波电流超标**：内部温升每增加10 ℃，寿命减半
- 高温高湿：水蒸气渗入铝壳，电解液水解
- 频繁充放电：形成氢气导致鼓包
实测：如何自己估算剩余寿命？
用红外热像仪测电容表面温升，再按上述公式反推。若实测温度比规格书高15 ℃，寿命直接缩水到1/4。
四、固态 vs 液态：寿命差距有多大？

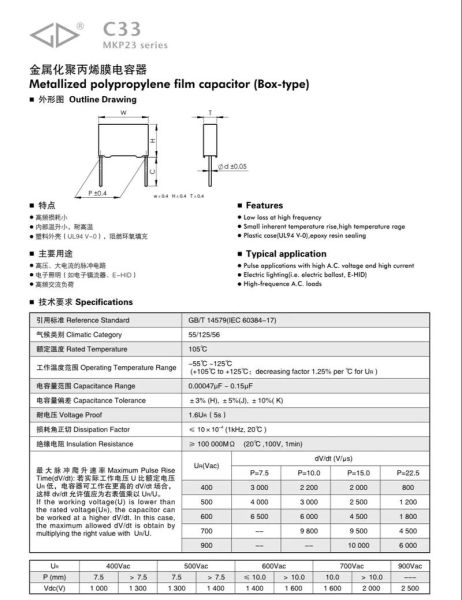

| 类型 | 典型寿命 | 失效模式 | 价格倍数 |
|---|---|---|---|
| 液态铝电解 | 5000~10000 h/105 ℃ | 电解液干涸、ESR飙升 | 1× |
| 固态铝电解 | 10000~20000 h/105 ℃ | 高分子老化、容量缓降 | 2~3× |
| 钽电容 | 2000~5000 h/85 ℃ | 瞬间短路起火 | 5~10× |
| 薄膜电容 | 100 000 h/85 ℃ | 金属镀层氧化 | 3~5× |
可见**薄膜电容在寿命维度一骑绝尘**，但体积大、容量低，适合PFC母线等高压大电流场合。
五、工程师最常踩的五个坑
- 只看容量忽略ESR：导致开关电源啸叫、MOSFET过热
- 把音频耦合电容用在开关电源：低ESR型号在高dv/dt下击穿
- 并联不同品牌电解：电流分配不均，寿命最短的先炸
- 忽视105 ℃与85 ℃型号的价差：为了省0.2元，整机返修率翻倍
- 忘记验证低温启动：电解液在-40 ℃黏度激增，ESR暴涨10倍，直接触发过流保护
六、未来趋势：氮化镓快充里的电容新需求
随着GaN频率推高到300 kHz~1 MHz，传统铝电解的ESL成为瓶颈。**“MLCC+固态并联”**成为主流：MLCC负责高频段滤波，固态电解吸收低频纹波，既缩小体积又延长寿命。村田、TDK已推出1210封装47 µF/50 V X7R，单颗可替代原来4颗10 µF并联，BOM成本反而下降。
