工业自动化控制系统有哪些？一张图看懂主流架构

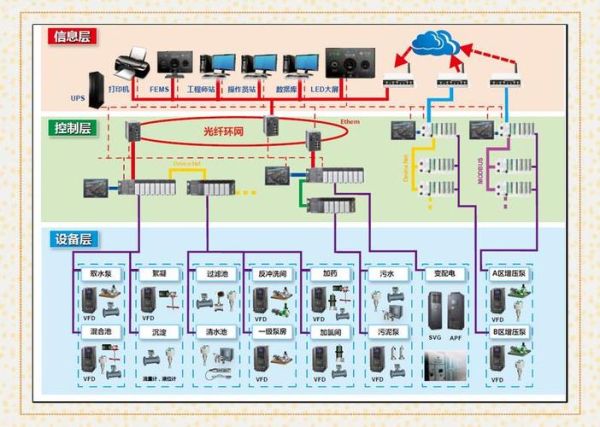

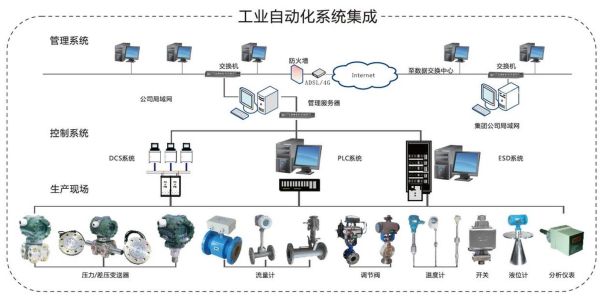

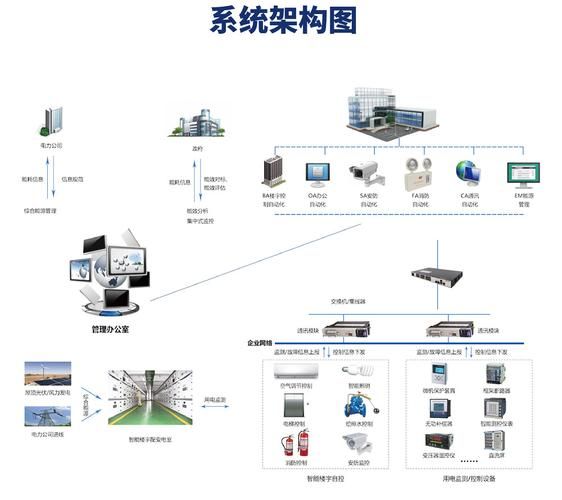

在工厂里，**“控制系统”**就像大脑，负责指挥传感器、执行器、机器人等“四肢”协同工作。常见系统可拆成三大层级：
（图片来源网络，侵删）
- **设备层**：PLC、DCS、PAC、运动控制器、嵌入式控制器
- **监控层**：SCADA、HMI、工业PC、边缘网关
- **企业层**：MES、ERP、工业云平台
PLC、DCS、PAC到底差在哪？
自问：同样是控制器，为什么有的叫PLC，有的叫DCS？
自答：
- PLC（可编程逻辑控制器）：离散控制王者，毫秒级循环扫描，适合包装机、注塑机这类高速开关量场景。
- DCS（分布式控制系统）：流程工业首选，模拟量闭环控制稳，石化、电厂用得多，冗余设计让故障不停产。
- PAC（可编程自动化控制器）：PLC+PC的混血，既能跑逻辑又能做算法，复杂运动控制和视觉检测一把抓。
工业自动化控制系统如何选型？七步决策模型
第一步：明确工艺属性——离散还是流程？
自问：做汽车焊装车间，该用DCS吗？
自答：焊装以高速点位控制为主，**选PLC+运动控制模块**更划算；若涉及涂装烘干恒温，可局部加DCS温控回路。
第二步：I/O规模与实时性计算
用一张表快速估算：
（图片来源网络，侵删）
| 场景 | 数字量I/O | 模拟量I/O | 扫描周期要求 |
|---|---|---|---|
| 小型包装线 | 128点以内 | 8路以内 | 10 ms |
| 中型物流分拣 | 512~2048点 | 64路 | 5 ms |
| 大型化工装置 | 上万点 | 上千路 | 100 ms~1 s |
当I/O超过2048点且模拟量占比高时，**优先考虑DCS或冗余PLC**。
第三步：通信协议与生态锁定
自问：西门子PLC能直接连EtherCAT伺服吗？
自答：原生不支持，需加装EtherCAT模块；若一开始就选**倍福或欧姆龙**，则协议匹配零成本。提前锁定**Profinet、EtherNet/IP、CC-Link IE**三大主流总线，可减少后期网关开销。
第四步：冗余等级与停机成本核算
计算方式：
年度停机损失 = 单次停产损失 × 故障概率 × 年故障次数
当损失超过**控制器成本的3倍**时，果断上双CPU冗余、双网环网。
（图片来源网络，侵删）
第五步：软件易用性与人才储备
亮点对比：
- 西门子TIA Portal：拖拽式编程，高校教材多，新人上手快。
- 罗克Studio 5000：标签化编程，美资企业标配，英文资料丰富。
- Codesys：支持多家硬件，适合OEM厂商统一平台。
第六步：生命周期与备件策略
自问：十年前的PLC还能买到备件吗？
自答：主流厂商承诺**10~15年备件供应**，但冷门型号可能5年就停产。签订**“备件共享协议”**或采用**“同系列模块化升级”**可降低风险。
第七步：总拥有成本TCO测算
把账算细：
- 硬件采购：只占TCO的25%
- 软件授权：SCADA点数、高级工艺包年年续费
- 调试人力：复杂运动控制可能占项目周期40%
- 培训与文档：内部工程师认证费用常被低估
结论：**别只看CPU单价，要把五年内的升级、维护、培训全部算进去**。
实战案例：锂电池卷绕机选型拆解
需求清单：
- 8台伺服同步控制，电子凸轮精度±0.01 mm
- 张力模拟量闭环1000 Hz
- 设备需24×7运行，年停机<4 h
- 客户指定EtherCAT总线
选型过程：
- 工艺：离散高速运动→排除DCS
- I/O：数字量384点，模拟量64路→中高端PAC
- 协议：EtherCAT→欧姆龙NJ或倍福CX
- 冗余：停机损失高→双CPU热备+UPS
- 软件：Codesys平台，OEM已有成熟凸轮库→缩短开发30%
- TCO：硬件贵15%，但调试周期缩短20%，综合成本反而低
最终方案：**倍福CX2040 + TwinCAT NC PTP + EtherCAT伺服 + 双电源冗余**。
未来三年，选型必须关注的三大变量
- TSN时间敏感网络：一网到底，实时与非实时数据共用，2025年后或成标配。
- AI推理下沉到边缘：控制器内置NPU，视觉缺陷检测无需工控机。
- 开放自动化：IEC 61499标准让软硬件解耦，换CPU不换程序成为可能。
把上述七步模型做成内部模板，下次新项目启动时，团队只需30分钟就能完成首轮筛选，**避免“拍脑袋”决策带来的返工与超支**。
