电池钢壳是什么材料_电池钢壳生产工艺流程

电池钢壳是什么材料？

电池钢壳通常指**镀镍深冲钢**，基材为**低碳铝镇静钢（如SPCC、SUS304L）**，表面通过**电镀镍或预镀镍**提升耐腐蚀性。 核心要求： - **高延展性**：深冲成型时不破裂； - **低内应力**：防止后期变形； - **镀层均匀**：镍层厚度控制在1.5~3μm，避免“黑镍”缺陷。 ---

为什么不用不锈钢直接替代？

虽然**304不锈钢**耐蚀性更强，但成本高出30%以上，且**加工硬化严重**，深冲后需退火，增加工序。 权衡点： - **低端圆柱电池**（如18650）优先选镀镍钢； - **高端动力电池**（如4680）可能用不锈钢+镀镍复合方案。 ---

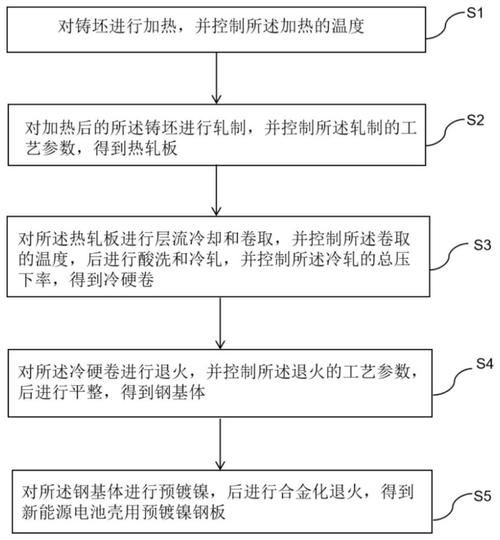

电池钢壳生产工艺流程

### 1. 基材准备 - **钢卷分条**：宽度误差≤0.1mm，避免冲压毛刺； - **表面清洗**：碱洗+酸洗去除轧制油，粗糙度Ra≤0.3μm。 ### 2. 镀镍工艺 - **预镀镍**：通过**连续电镀线**，电流密度5~10A/dm²，镀层孔隙率＜5个/cm²； - **后处理**：钝化处理提升耐汗液腐蚀，满足IEC60068标准。 ### 3. 精密冲压 - **多工位级进模**：一次完成落料、拉深、整形，冲速200~300次/分钟； - **关键参数**： - 拉深系数≤2.0（防止颈缩）； - 模具间隙为板厚1.1~1.2倍，减少擦伤。 ### 4. 清洗与检测 - **超声波清洗**：去除冲压油残留，颗粒度≤100μm； - **全检项目**： - 高度公差±0.05mm； - 镀层结合力（胶带测试无脱落）。 ---

如何降低冲压废品率？

- **模具涂层**：采用**TiCN PVD涂层**，寿命提升3倍； - **在线监测**：加装**视觉检测系统**，实时识别裂纹（精度0.01mm）。 ---

电池钢壳的未来趋势

- **超薄化**：从0.3mm减至0.2mm，提升能量密度5%； - **复合材料**：钢+铜箔**激光焊接**，兼顾强度与导电性； - **环保镀层**：**三价铬钝化**替代六价铬，符合REACH法规。
