真空镀膜设备多少钱_真空镀膜工艺有哪些

真空镀膜设备多少钱？主流机型区间：小型实验炉15–50万元，中型量产线80–200万元，大型连续线300–800万元。真空镀膜工艺有哪些？物理气相沉积（PVD）、化学气相沉积（CVD）、原子层沉积（ALD）三大类，细分十余种。

---

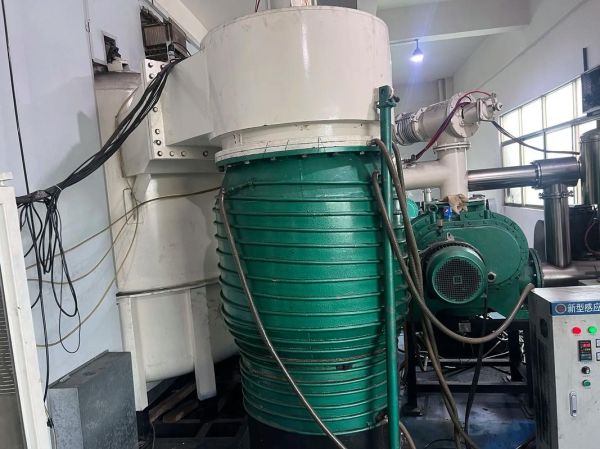

真空镀膜设备价格全景拆解

1. 价格构成要素

• 腔体尺寸与材质：不锈钢304与316L价差约10%，腔体直径每增加100 mm，成本上升8–12%。
• 真空系统配置：扩散泵+罗茨泵组合比涡轮分子泵方案便宜20%，但极限真空差半个数量级。
• 电源与靶材：直流电源单价3–5万元，中频孪生靶电源12–18万元；靶材按克计价，ITO靶材约3.2元/g。

2. 典型机型报价表

机型	有效镀区	极限真空	参考价(万元)

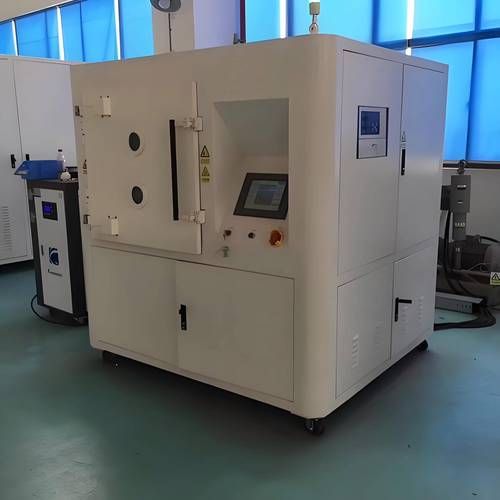

小型实验炉	Φ300×300 mm	5×10⁻⁴ Pa	15–50

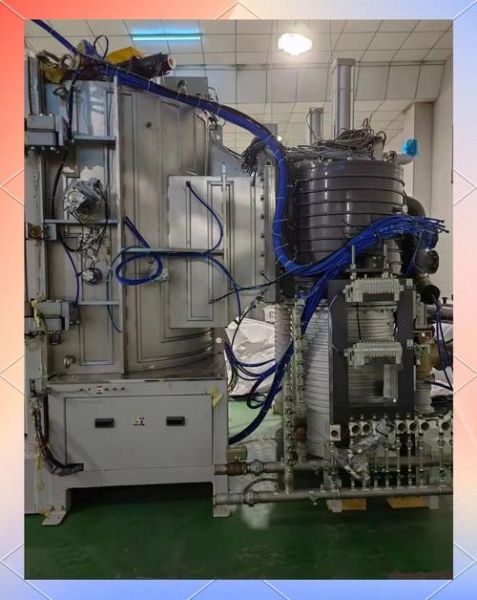

立式单室	Φ800×800 mm	8×10⁻⁴ Pa	80–120
连续磁控线	1200×150 mm	2×10⁻³ Pa	300–800

---

真空镀膜工艺分类与适用场景

1. 物理气相沉积（PVD）

磁控溅射：利用氩离子轰击靶材，沉积速率50–500 nm/min，适合金属、合金、氧化物。

蒸发镀：电阻加热或电子束蒸发，速率可达1 μm/min，常用于铝镜、包装膜。

电弧离子镀：离化率高，膜层致密，TiN刀具涂层硬度HV 2000–2500。

2. 化学气相沉积（CVD）

热CVD：温度800–1100 ℃，制备Si₃N₄、DLC，用于半导体钝化层。

PECVD：等离子体降低温度至200–400 ℃，适合柔性基材，沉积SiO₂阻隔膜。

3. 原子层沉积（ALD）

循环自限制反应：单原子层厚度控制，Al₂O₃封装OLED，水氧透过率<10⁻⁶ g/(m²·day)。

---

如何根据产品需求选工艺

自问自答：手机中框需要耐磨+信号透过，该选哪种？

答案：选多弧离子镀+磁控溅射复合。先用多弧镀2 μm TiCN打底提升硬度，再用射频溅射200 nm SiO₂保证5G信号衰减<0.3 dB。

自问自答：光伏PERC电池背面钝化层厚度仅10 nm，如何均匀覆盖？

答案：采用PECVD+ALD叠层。PECVD快速沉积8 nm SiNₓ，ALD补2 nm Al₂O₃，既保证产能又控制针孔密度<1个/cm²。

---

降本增效的隐藏技巧

1. 靶材利用率提升

• 旋转靶设计：利用率从25%提升到75%，年省靶材费30万元。
• 残靶回收：ITO残靶铟含量回收率>90%，折合约1.5元/g。

2. 工艺节拍优化

将抽真空-升温-溅射-冷却四步并行，节拍从45 min压缩到28 min，单机日产提升60%。

---

未来三年技术路线图

• 2025：高功率脉冲磁控溅射(HiPIMS)量产，沉积速率翻倍，靶中毒问题缓解。
• 2026：卷对卷ALD设备国产化，幅宽1.2 m，柔性铜箔单位成本降至0.8元/m²。
• 2027：激光辅助CVD金刚石膜，热导率>1800 W/(m·K)，用于高功率芯片散热。
