什么是射频前端模组？
射频前端模组（RF Front-End Module，简称FEM）是无线通信设备中负责射频信号收发、放大、滤波、切换和功率控制的核心单元。它位于天线与基带芯片之间，直接决定了终端的通信距离、速率、功耗与稳定性。随着5G、Wi-Fi 6/6E、UWB等高频段技术的普及，射频前端模组已成为智能手机、物联网、车载、工业网关等场景的“咽喉要道”。
射频前端模组包含哪些关键器件？
一个完整的射频前端模组通常由功率放大器（PA）、低噪声放大器（LNA）、射频开关（Switch）、滤波器（Filter/Duplexer）、双工器、天线调谐器（Antenna Tuner）等器件组成。它们各司其职，又必须协同工作：
- 功率放大器（PA）：把基带芯片输出的微弱射频信号放大到足以驱动天线发射的功率级别；
- 低噪声放大器（LNA）：在接收链路中把天线收到的极弱信号放大，同时抑制噪声，保证接收灵敏度；

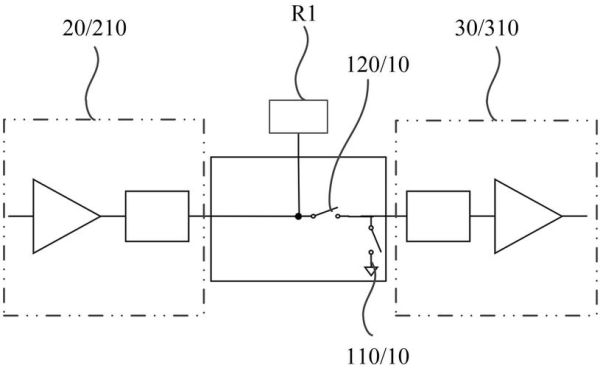

- 射频开关：在发射与接收、不同频段、不同天线之间快速切换，实现时分双工（TDD）或频分双工（FDD）；
- 滤波器/双工器：只允许目标频段通过，抑制邻道干扰，是提升信噪比的关键；
- 天线调谐器：动态匹配天线阻抗，解决手握、金属外壳、多频段带来的失配问题。
为什么5G时代射频前端模组越来越复杂？
5G把可用频段从Sub-6 GHz扩展到毫米波，信道带宽从20 MHz提升到100 MHz甚至400 MHz，MIMO天线数量从2×2跃升到4×4、8×8乃至Massive MIMO。频段、带宽、通道数的指数级增长，导致：
- 器件数量翻倍：每新增一个频段，就需要一套独立的PA+LNA+滤波器+开关；

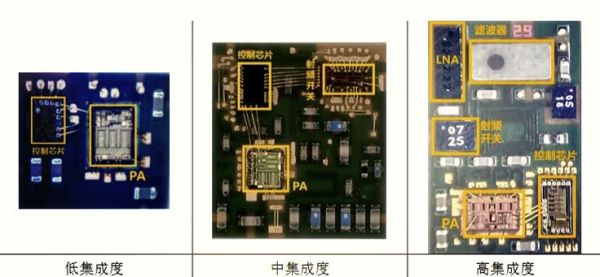

- 封装难度飙升：传统分立方案已无法在寸土寸金的手机里塞下，SiP（System in Package）与AiP（Antenna in Package）成为主流；
- 功耗与散热挑战：毫米波PA效率低、发热大，需要更先进的GaN、GaAs工艺及动态电源管理。
射频前端模组有哪些主流工艺路线？
目前行业呈现“三代同堂”格局：
- GaAs pHEMT：成熟度高，线性度好，仍占据Sub-3 GHz PA主流；
- SOI CMOS：集成度高、成本低，适合射频开关、LNA及中低频PA；
- GaN-on-SiC/GaN-on-Si：高功率密度、高击穿电压，毫米波基站与车载雷达首选。
随着工艺演进，“More than Moore”异构集成成为共识：把GaAs/GaN的高功率优势与CMOS的高集成度封装在一起，既保证性能又降低BOM成本。
射频前端模组市场格局如何？谁在领跑？
2023年全球射频前端市场规模已突破220亿美元，美系+日系+韩系三足鼎立：
- Skyworks：苹果主力供应商，在Sub-6 GHz高集成模组市占率第一；
- Qorvo：拥有最全的GaAs、GaN、SOI工艺组合，基站与手机双线发力；
- Broadcom（Avago）：滤波器专利壁垒深厚，BAW/FBAR技术独步全球；
- Murata、TDK、Taiyo Yuden：日系厂商在LTCC、SAW/BAW滤波器领域稳扎稳打；
- Samsung SEM、LG Innotek：韩系凭借垂直整合优势，快速切入Galaxy旗舰机。
国内厂商卓胜微、唯捷创芯、慧智微、飞骧科技已在L-PAMiD、L-FEM等中高端模组实现突破，但高端滤波器、BAW专利仍是“卡脖子”环节。
如何选型射频前端模组？工程师最关心的五个问题
1. 频段组合怎么选？
先锁定目标市场：
- 中国5G手机需覆盖n1/n3/n28/n41/n77/n78/n79；
- 北美要加n5/n66/n71/n260/n261；
- 欧洲再加n20/n32/n75。
频段越多，模组尺寸与成本越高，需权衡。
2. 发射功率与线性度如何平衡？
3GPP规定手机最大发射功率23 dBm，但高阶调制（256QAM）对EVM要求严苛。PA的P-1dB、ACLR、EVM指标必须同时达标，否则运营商认证无法通过。
3. 封装尺寸极限是多少？
旗舰手机主板留给射频前端的面积不足100 mm²。L-PAMiD（PA+Switch+Duplexer）已演进至7 mm×7.5 mm，下一代将压缩到6 mm×6 mm。
4. 如何降低功耗？
采用包络跟踪（ET）+DPD（数字预失真）技术，可把PA效率从30%提升到45%，整机续航延长1小时以上。
5. 国产替代靠谱吗？
在Sub-3 GHz分立器件领域，国产PA、LNA、开关已具备成本优势；
但在Sub-6 GHz高集成L-PAMiD、毫米波AiP模组仍需2-3年追赶，滤波器专利是最大短板。
未来三年射频前端模组的三大趋势

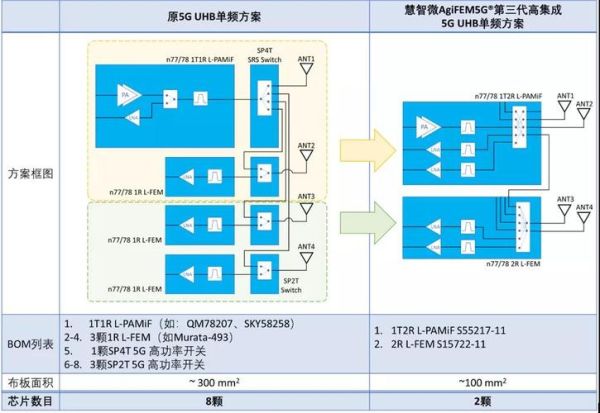

- 全集成L-PAMiD+L-FEM：把PA、LNA、Switch、Filter、Tuner全部塞进一颗SiP，手机主板进一步简化；
- 毫米波AiP普及：2025年毫米波手机出货量将破2亿部，26 GHz/28 GHz AiP模组成本降至8美元以下；
- 可重构射频（Reconfigurable RF）：通过MEMS、铁电调谐器实现“一颗模组覆盖全频段”，彻底解决碎片化难题。
射频前端模组看似只是手机里的一颗小芯片，却凝聚了材料、工艺、封装、算法、专利的多重壁垒。谁能率先突破高集成、低功耗、低成本的“不可能三角”，谁就能在5G乃至6G时代掌握话语权。
