真空镀膜工艺流程_真空镀膜设备价格影响因素

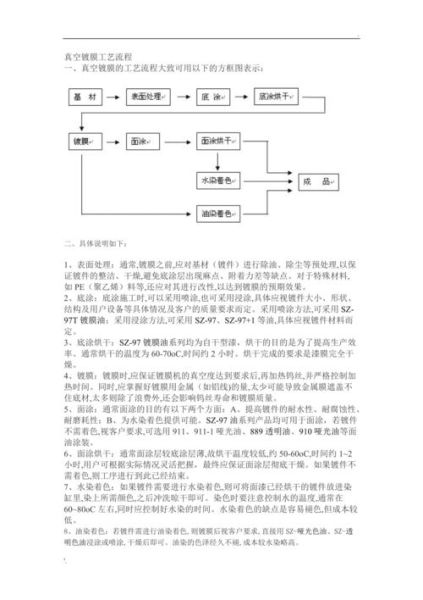

真空镀膜工艺流程到底分几步？

真空镀膜并非“抽真空+喷一层膜”这么简单，它是一套环环相扣的物理或化学过程。常见流程可拆成六大阶段：

• 基材前处理：超声波清洗→等离子体活化→烘烤除气，确保表面无油、无尘、无水。
• 装夹与上腔：根据产量选择单片夹具或行星夹具，装夹密度直接影响膜厚均匀性。
• 抽真空与检漏：机械泵→罗茨泵→扩散泵或分子泵，三级抽气把真空度拉到10⁻³~10⁻⁵ Pa，再用氦质谱仪检漏。
• 预溅射/预蒸发：低功率轰击靶材或金属，去除表面氧化层，防止杂质混入镀层。
• 主镀膜：根据工艺选择磁控溅射、多弧离子镀或电子束蒸发，控制功率、气压、偏压三大参数。
• 冷却与取片：充氮或氩至常压，降温到60 ℃以下再开腔，防止高温氧化。

---

真空镀膜设备价格为何差距几十万？

同样一台“真空镀膜机”，有人报价30万，有人报价300万，价差来自以下八大维度：

1. 真空系统配置：国产机械泵+扩散泵约3万元，进口分子泵+低温泵组合可达20万元。
2. 镀膜源类型：单靶磁控溅射头1.5万元/套，多弧离子源6万元/套，电子枪15万元起。
3. 腔体尺寸与材质：304不锈钢φ500×500 mm约8万元，316L不锈钢φ1200×1200 mm约35万元。
4. 自动化程度：手动翻转夹具1万元，全自动机械手+工控机20万元。
5. 控制软件：国产PLC+触屏2万元，进口工控机+闭环控制软件15万元。
6. 品牌溢价：一线进口品牌溢价可达40%，但售后响应与工艺库更成熟。
7. 特殊功能模块：在线膜厚监控、光学闭环、低温冷凝阱，每增加一项成本上浮5~10万元。
8. 产能设计：单批次100片与1000片的转盘系统，价格差3~5倍。

---

如何根据产品需求匹配工艺与设备？

自问：我的产品需要多高的膜层性能？

自答：先列出三大核心指标：膜厚精度、附着力、光学或电学性能，再倒推工艺路线。

• 装饰镀：手机中框、钟表外壳，追求颜色均匀与耐磨，选多弧离子镀+偏压清洗，设备预算80~120万元。
• 功能光学膜：摄像头增透、红外滤光片，要求透过率±1%，选磁控溅射+离子束辅助+在线光控，预算150~250万元。
• 半导体薄膜：晶圆级AlN、ITO，要求厚度±3 nm，选高真空电子束蒸发+晶振膜厚仪闭环，预算300万元以上。

---

降低设备采购成本的实战技巧

1. 模块化采购：先买基础腔体与泵组，后期再加装溅射源或光学监控，避免一次性投入过大。

2. 二手翻新：进口品牌五年内的二手设备，经原厂翻新后性能可达新机90%，价格下降40~50%。

3. 联合开发：与设备厂签订“工艺绑定”协议，以长期耗材订单换取设备折扣10~15%。

4. 政府补贴：申请“首台套”或“技改”补贴，最高可覆盖设备款30%，需提前准备专利与检测报告。

---

未来三年价格走势预测

供应链端：国产分子泵、射频电源技术突破，核心部件成本下降15~20%。

需求端：新能源汽车、AR/VR光学、Mini LED三大市场拉动，设备订单量年增25%，价格整体趋稳。

结论：2025年前，同配置设备价格预计下调10%，但高端光学与半导体级设备因技术壁垒仍维持高位。
