蓄电池到底能用多久？

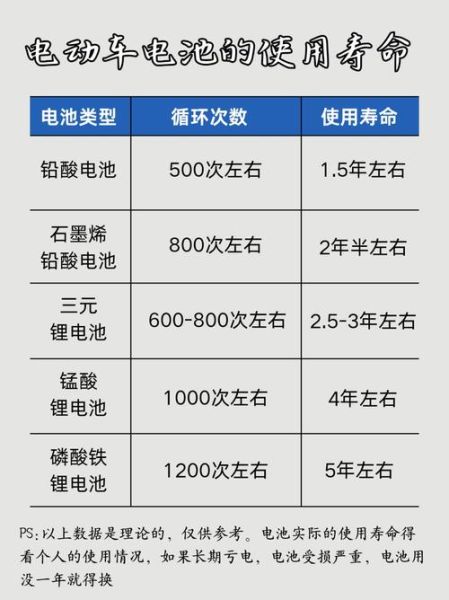

铅酸动力电池在25℃恒温、浅充浅放工况下，**设计循环寿命约400～600次**，折合**2～4年**；磷酸铁锂动力电池在同样条件下可达**2000次以上**，对应**8～10年**。但现实中，**温度、放电深度、充电习惯**都会把理论值打对折甚至更低。
哪些因素在悄悄“吃掉”寿命？
1. 温度：每升高10℃，老化速度翻倍
高温加速电解液蒸发与板栅腐蚀；低温则导致**活性物利用率下降、内阻激增**。因此，**保持20～25℃环境**是延长寿命的第一步。
2. 放电深度：DOD 80%与20%寿命差3倍
铅酸电池**DOD 50%**时循环约600次，**DOD 80%**骤降至200次；锂电池虽耐受更深放电，但**DOD 70%以内**仍是最优区间。
3. 充电策略：过充与欠充同样致命
铅酸电池**单格电压超过2.4V**即进入过充，板栅腐蚀加剧；锂电池**超过4.2V/单体**会析出金属锂，造成不可逆容量衰减。**三段式智能充电**（恒流-恒压-涓流）能把损伤降到最低。
---如何延长蓄电池寿命？5个实操方案
方案一：恒温仓或散热风扇
工业场景可搭建**25℃恒温仓**；家用储能柜则在电池包间加装**12V温控风扇**，温度高于30℃自动启动。
方案二：浅充浅放+定时均衡
设置**SOC上限90%、下限20%**；每30天做一次**均衡充电**（铅酸电池14.4V/12V串，锂电池3.65V/串），消除单体电压差异。
方案三：选用带温度补偿的充电器
温度每升高1℃，铅酸电池充电电压应**降低3mV/单格**；优质充电器内置**NTC热敏电阻**，自动调整输出，避免夏季过充。
方案四：脉冲修复与硫化抑制
对轻微硫化的铅酸电池，**8kHz～12kHz脉冲电流**可击碎硫酸铅晶体，恢复容量5%～15%；每月进行一次，每次2小时。
方案五：并联冗余设计
在光伏储能系统中，**多组电池并联**可分摊电流，降低单组DOD；同时配置**主动均衡BMS**，实时调整电流路径，延长整簇寿命。
---用户最关心的3个细节问答
Q：长期不用，电池是充满还是放空存放？
A：铅酸电池**半电（SOC 50%）**存放，每3个月补电一次；锂电池**SOC 40%～60%**存放，每6个月补电。
Q：充电器绿灯亮了还要继续充吗？
A：铅酸电池进入**涓流阶段**后再充2小时即可；锂电池**BMS切断后**无需再充，过度浮充反而有害。
Q：怎么判断电池已经老化？
A：用**内阻测试仪**测得内阻超过出厂值1.5倍，或**容量测试仪**放电容量低于标称60%，即可判定报废。
行业最新技术：固态电解质与钠离子
2024年多家厂商推出**固态磷酸铁锂电池**，循环寿命突破**4000次**，工作温区拓宽到-40～60℃；钠离子电池虽能量密度低，但**循环寿命可达4500次**，成本下降30%，适合大规模储能。
对终端用户而言，**关注BMS升级**比等待新电池更现实：新一代BMS支持**云端AI诊断**，提前14天预警容量跳水，避免突然断电。
评论列表
