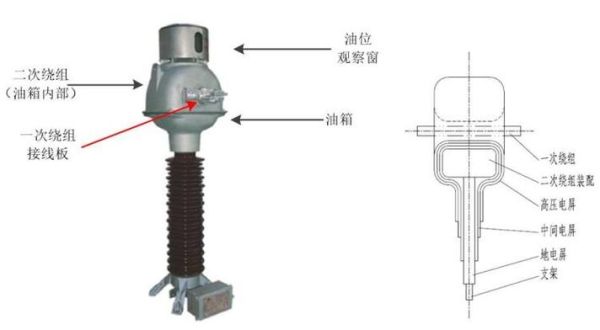

一、互感器选型注意事项
1. 额定一次电流如何确定？
**答案：按最大负载电流的1.0~1.25倍选取，并兼顾未来发展裕度。** 实际工程中，若系统最大持续电流为600 A，则一次额定电流宜选750 A；若未来三年负荷增长率预计20%，则直接选800 A更稳妥。 ---2. 准确级与负载如何匹配？
- **测量用互感器**：0.2级用于关口计量，0.5级用于内部考核，**负载功率必须落在额定输出的25%~100%区间**，否则误差曲线会急剧恶化。 - **保护用互感器**：5P或10P级在准确限值系数（ALF）下复合误差≤5%或10%，**二次负载阻抗应≤铭牌额定负载**，否则ALF下降，保护可能拒动。 ---3. 动热稳定电流如何校验？
**答案：Ith≥系统最大短路电流，Idyn≥2.5×Ith。** 例如系统短路电流31.5 kA/1 s，则互感器额定短时热电流Ith≥31.5 kA/1 s，额定动稳定电流Idyn≥78.8 kA峰值。若厂家仅提供50 kA/3 s，需折算：Ith_实际=50×√(3/1)=86.6 kA，满足要求。 ---4. 环境条件常被忽视的细节
- **海拔>1000 m**：每升高100 m，温升限值降低0.5 K，需选高海拔型号或加大容量。 - **污秽等级**：Ⅲ级及以上应选硅橡胶复合绝缘或加大爬距，**爬电比距≥25 mm/kV**。 - **安装方式**：母排式互感器若水平安装，需注明“水平”字样，否则铁芯自重会导致误差偏移。 ---二、互感器常见故障有哪些
1. 绝缘击穿——“看不见”的元凶
**答案：局部放电超标→电树枝老化→贯穿性击穿。** 典型案例：某110 kV GIS内置式CT运行8年后击穿，解体发现环氧浇注体内部电树枝长度已达12 mm。预防措施： - 出厂局放≤5 pC，交接试验≤10 pC； - 运行中在线局放监测，**当放电量>50 pC且持续增长时立即停运**。 ---2. 二次开路——瞬间高压的灾难
- **现象**：二次侧开路时，一次电流全部变为励磁电流，二次侧感应电压可达数千伏，烧毁二次绕组或危及人身安全。 - **案例**：某电厂0.5级测量CT二次端子松动，开路电压高达3.2 kV，导致端子盒碳化。 - **对策**： - 二次回路必须可靠短接或接地； - 运行中禁止在二次侧进行任何开路操作； - 采用防开路保护端子。 ---3. 铁芯饱和——保护误动的幕后推手
**答案：剩磁+直流分量→铁芯饱和→二次电流畸变。** 当系统发生非对称短路时，直流分量使铁芯进入饱和区，二次电流波形出现“缺口”，导致差动保护误判。 - **解决**： - 选用TPY或TPZ级暂态保护CT； - 二次回路串入适当电阻，**使一次对称短路电流时的二次时间常数≥80 ms**； - 定期做伏安特性试验，拐点电压应≥2倍额定电压。 ---4. 接线错误——低级却致命的失误
- **星-角接反**：差动保护区外故障时差流可达1.732倍额定电流，直接跳闸。 - **极性接反**：功率方向继电器反向动作，导致越级跳闸。 - **排查方法**： - 新投运前做六角图试验； - 带电后测相位，**A相二次电流应滞后一次电流30°（Y,d11接线）**。 ---5. 过热与密封失效
- **过热**：长期过负荷或接触不良导致绕组温度>120 ℃，绝缘寿命减半。红外测温发现热点温差>10 K即需处理。 - **密封失效**：油浸式CT油位低于“MIN”线或SF6气压低于0.4 MPa（20 ℃），水分侵入后绝缘强度骤降。 ---三、运维中的“灵魂三问”
1. 停电试验周期能否延长？
**答案：状态良好且在线监测正常，可延长至6年。** 前提： - 近3年局放、介损、油色谱数据稳定； - 无家族缺陷史； - 负荷率<70%。 ---2. 在线监测哪些参数最划算？
- **油浸式**：氢气、乙炔、总烃+微水； - **干式**：局放+红外热点； - **SF6**：气体压力+湿度。 **投入产出比**：一套在线监测系统成本≈单台CT价格的15%，但能避免一次非计划停电损失（按300 MVA主变停电8小时计算，损失约96万元）。 ---3. 退役互感器如何处置？
- **油浸式**：按危废处理，绝缘油需交由有资质单位回收； - **干式**：铜绕组可回收，环氧树脂破碎后作填料； - **信息销毁**：铭牌、试验报告保存10年后粉碎，防止技术数据外泄。
