什么是载带？它与普通塑料带有何区别？

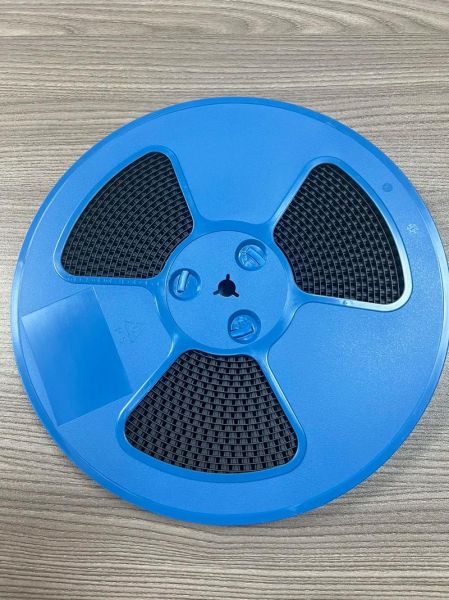

载带（Carrier Tape）是一种**带有口袋状腔体的带状材料**，专门用于承载和保护电子元器件在贴片（SMT）过程中的精确定位。它与普通塑料带的根本差异体现在三点：
- 腔体精度：载带口袋尺寸公差通常控制在±0.05 mm，而普通塑料带仅±0.3 mm；
- 抗静电等级：电子级载带表面电阻10^4–10^9 Ω，普通塑料带往往大于10^12 Ω；
- 材料体系：载带采用PS、PC、PET导电改性料，普通塑料带多为单一PP或PE。
载带在电子封装中的四大核心作用
1. 精密定位：如何让0.4 mm pitch的芯片不偏移？
当芯片引脚间距缩小到0.4 mm时，**载带口袋与盖带的组合公差必须≤0.02 mm**。通过热压成型工艺在载带上形成“阶梯式”口袋，可让芯片在运输、贴装全程保持±0.01 mm的X/Y方向定位精度。

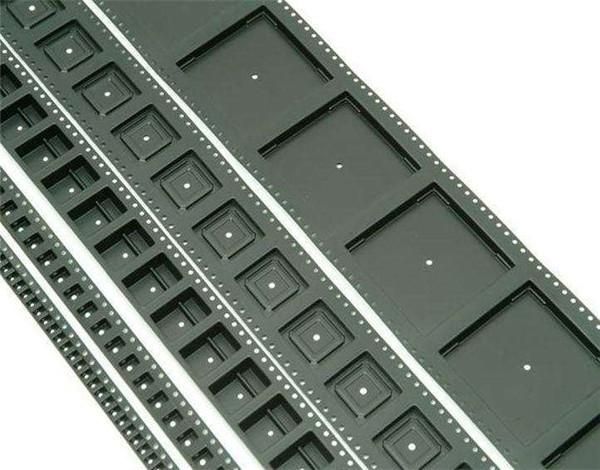

2. 静电防护：为什么黑色载带比透明载带更安全？
黑色载带内添加**炭黑导电网络**，表面电阻稳定在10^6 Ω，可在0.1秒内泄放5000 V静电；透明载带若未涂布抗静电剂，表面电阻高达10^13 Ω，易在剥离盖带时产生2000 V以上静电，击穿芯片栅极。
3. 防潮防氧化：载带如何延长MSL3器件的仓储寿命？
将载带与盖带热封后，**内部湿度可降至5% RH以下**。配合干燥剂和真空铝箔袋，MSL3等级器件的仓储寿命从12个月延长至24个月。关键在盖带的**水蒸气透过率（WVTR）≤0.1 g/m²·day**。
4. 自动化兼容：如何让编带速度突破50,000 pcs/h？
载带边缘的**定位孔精度±0.05 mm**与送带齿轮啮合，确保编带机在高速运转时无滑齿；同时口袋底部设计**0.3 mm排气槽**，避免贴装头真空吸附时产生背压导致芯片弹跳。
载带行业现状：谁在主导8 mm与12 mm规格？
全球载带市场呈现**三足鼎立**格局：
- 日系阵营：住友、三井，垄断高端IC载带，8 mm规格市占率45%；
- 台系阵营：华新科、长华，聚焦被动元件12 mm载带，成本优势明显；
- 陆系阵营：洁美、雷科，2023年合计扩产30%，切入0201电阻载带。
如何为0201电容选择载带？关键参数清单
0201电容（0.6 mm×0.3 mm）对载带提出极限要求：
- 口袋深度：0.25 mm±0.02 mm，防止电容翻转；
- 盖带剥离力：0.1–0.3 N，避免低粘掉料、高粘撕裂纸带；
- 静电衰减时间：≤0.05秒，符合ANSI/ESD S541；
- 毛刺高度：≤0.01 mm，防止刮伤电容端头。
载带生产流程揭秘：从塑料粒子到成卷的24道工序
1. 材料改性
将PC树脂与**碳纳米管母粒**按97:3比例混合，双螺杆挤出造粒，确保导电网络均匀。
2. 热压成型
使用**镍合金模具**在180 ℃下真空吸塑，成型周期2.5秒，单模腔数128穴。
3. 在线检测
CCD相机检测口袋尺寸，**剔除率控制在50 ppm以内**；激光测厚仪监控载带厚度±0.01 mm。
4. 等离子清洗
通过低温等离子体处理载带表面，**提升盖带热封强度20%**。
未来趋势：可降解载带能否替代PS材料？
欧盟2025年将禁用一次性PS制品，载带行业正测试**PLA/PBS共混材料**：
- 降解率：90天工业堆肥降解率≥90%；
- 耐温性：PLA载带在260 ℃回流焊下变形量＜0.1 mm；
- 成本：当前比PS载带高35%，预计2026年可降至15%。
常见误区：载带颜色越深抗静电越好？

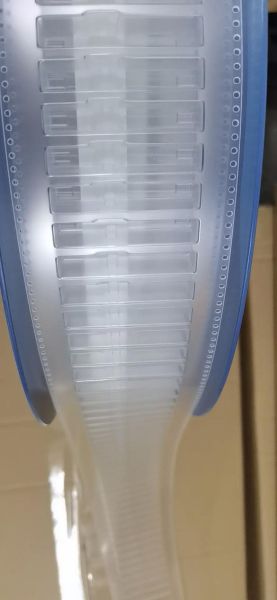

错误。抗静电性能取决于**导电填料类型与分布**，而非颜色深浅。透明PET载带若添加高分子型抗静电剂，表面电阻同样可达10^7 Ω，且避免炭黑析出污染芯片。
采购指南：三步锁定可靠载带供应商
- 验厂：查看是否具备**Class 1000无尘车间**与RoHS 2.0检测报告；
- 试产：送样500 m进行SMT线试跑，统计抛料率是否＜50 ppm；
- 锁价：签订年度框架协议，约定铜价波动±10%时载带单价调整机制。
