一、软磁材料到底指什么？
软磁材料是一类矫顽力低、磁导率高、易于磁化与退磁的功能材料。它们在外加磁场作用下迅速达到磁饱和，当磁场撤去后剩磁极小，因此特别适合需要反复磁化-退磁的场景，如变压器铁芯、电机定子、电感磁芯等。
二、软磁材料有哪些？主流分类一次看懂
1. 金属软磁材料
- 硅钢（电工钢）：含硅量0.5%~4.5%，通过晶粒取向工艺大幅降低铁损，是电力变压器、大型电机的主流铁芯材料。
- 坡莫合金（Ni-Fe系）：镍含量35%~80%，磁导率极高，常用于高灵敏度互感器、磁放大器、磁屏蔽罩。
- 铁钴合金（Fe-Co）：饱和磁感应强度高达2.4 T，适合航空航天、高速电机，但价格昂贵。
- 铁铝合金（Fe-Al）：耐蚀性好、成本低于坡莫合金，用于中低频电感、继电器铁芯。

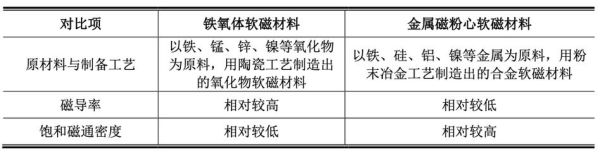

2. 铁氧体软磁材料
- Mn-Zn铁氧体：电阻率高、高频损耗低，工作频率1 kHz~3 MHz，是开关电源变压器、EMI滤波磁环的首选。
- Ni-Zn铁氧体：电阻率更高，适合1 MHz以上射频场景，如天线棒、宽带变压器。
3. 非晶与纳米晶软磁合金
- 铁基非晶合金：通过急速冷却形成非晶结构，铁损仅为硅钢的1/3，配电变压器节能效果显著。
- 纳米晶合金（Finemet等）：在非晶基础上晶化出10 nm级晶粒，兼具高磁导率与低损耗，适用于高频大功率电感、共模电感。
4. 粉末软磁材料
- 铁粉芯：分布式气隙特性好，直流偏置能力高，成本低，广泛用于PFC电感、DC-DC转换器。
- 合金粉芯（Fe-Si、Fe-Ni、Fe-Si-Al）：损耗低于铁粉芯，饱和磁感应强度更高，适合车载充电器、光伏逆变器。
三、软磁材料如何选择？六大维度自问自答
Q1：工作频率决定什么？
频率越高，涡流损耗越大。 - 50 Hz~1 kHz：选硅钢片； - 1 kHz~3 MHz：选Mn-Zn铁氧体； - 3 MHz以上：选Ni-Zn铁氧体或纳米晶薄片。
Q2：饱和磁感应强度不够会怎样？
器件体积被迫放大，铜线用量增加。 - 需要高Bs：优先考虑Fe-Co合金、铁基纳米晶； - 对Bs要求一般：可用硅钢或铁粉芯降低成本。
Q3：温度升高后性能漂移怎么办？
查看居里温度Tc与损耗温度系数。 - 高温环境：选Tc>200 ℃的铁钴钒合金； - 常规80 ℃以内：Mn-Zn铁氧体即可。
Q4：成本敏感型项目如何平衡？
按价格/性能排序： 铁粉芯 < 硅钢 < Mn-Zn铁氧体 < 铁硅铝粉芯 < 坡莫合金 < 纳米晶。 在充电桩、光伏逆变器等大批量场景，常采用铁硅铝粉芯+合理散热的方案。
Q5：需要高直流偏置时选谁？
分布式气隙材料表现最佳： - 铁粉芯：直流偏置60%仍保持90%初始电感； - 合金粉芯：偏置性能更优，损耗更低。
Q6：EMI抑制场景怎么挑？
阻抗-频率曲线要匹配噪声频段： - 30 MHz以下：选Mn-Zn高磁导率磁环； - 30 MHz~1 GHz：选Ni-Zn磁珠或扁平线共模电感。
四、行业应用实例：从需求反推材料
1. 新能源汽车OBC（6.6 kW）
工作频率65 kHz，要求高效率、小体积、高直流偏置。 → 主功率电感采用铁硅铝粉芯（Kool Mμ），PFC升压电感采用铁基纳米晶磁芯，降低高频损耗。
2. 5G基站电源（48 V/100 A）
开关频率200 kHz，磁芯温升需<40 ℃。 → 变压器选用低损耗Mn-Zn PC95材料，输出电感选用铁硅铝粉芯+扁平线绕组，兼顾散热与效率。
3. 智能电表电流互感器
要求0.2级精度，相位误差<10′。 → 选用高磁导率坡莫合金1J85，绕线后真空退火，确保磁性能稳定。
五、未来趋势：软磁材料的三大升级方向
- 更高频：纳米晶薄片厚度降至10 μm以下，支持MHz级LLC谐振。
- 更低损耗：非晶合金退火工艺优化，铁损再降20%，助力碳中和。
- 3D打印磁芯：激光选区熔化（SLM）技术实现复杂气隙结构，提升功率密度。
六、常见误区提醒
- 只看磁导率忽视频率特性：高μ材料在100 kHz以上可能因涡流而性能骤降。
- 盲目追求低损耗：非晶合金虽损耗低，但饱和磁感应强度低于硅钢，体积可能更大。
- 忽略工艺窗口：纳米晶磁芯对退火温度极其敏感，±10 ℃即可导致性能偏差15%。
