汽车线束行业前景如何_汽车线束生产工艺有哪些

汽车线束行业前景如何？

一句话回答：未来十年，全球汽车线束市场将以年复合5%～7%的速度扩张，新能源车与智能驾驶是两大增量引擎。

1. 市场规模与增长逻辑

• 2023年全球规模已突破560亿美元，中国占35%份额。
• 新能源车单车线束价值是传统燃油车的2.5倍，高压线束单价高达3000～5000元。
• L3以上自动驾驶需要额外增加20～30公斤传感器线束，催生高频高速数据线需求。

---

2. 竞争格局：谁在领跑？

第一梯队：日本矢崎、住友、德国莱尼；第二梯队：中国沪光股份、得润电子、立讯精密。国产替代正在加速，原因有三：

1. 主机厂降本压力，国产线束价格比外资低15%～20%。
2. 本土响应速度更快，从设计到量产最快6周。
3. 政策鼓励供应链本土化，2025年国产渗透率有望超50%。

---

3. 风险与挑战

• 铜价波动：线束成本中铜占比高达60%，2024年LME铜价若突破1万美元/吨，毛利率将被压缩3～5个百分点。
• 技术迭代：域控制器集中化趋势可能减少30%低压线束用量。
• 人才缺口：高压线束工程师薪资三年内上涨40%，仍供不应求。

---

汽车线束生产工艺有哪些？

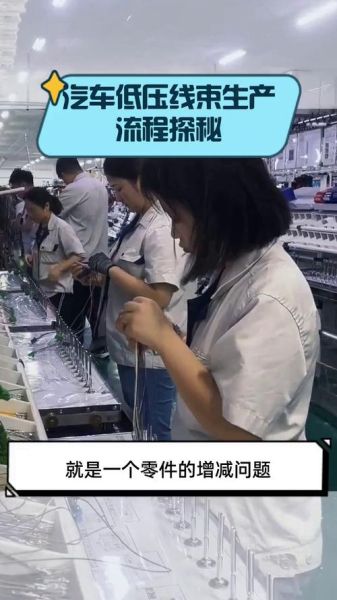

1. 传统低压线束：七步流程

1. 开线压接：全自动开线机精度±0.1mm，端子压接高度公差±0.02mm。
2. 预装：护套、密封件、卡扣等附件人工预插，节拍15秒/根。
3. 绞线：对绞节距10～20mm，抑制电磁干扰。

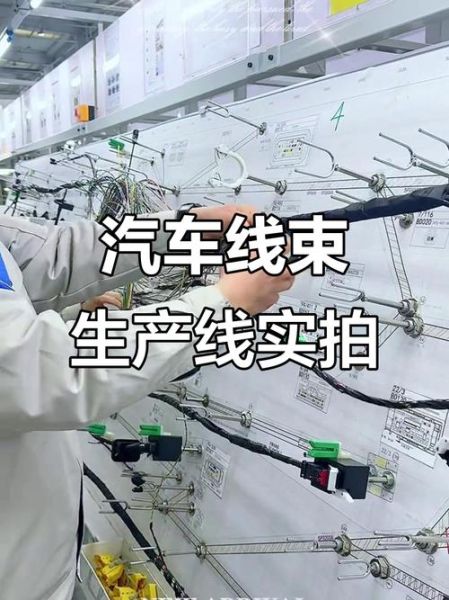

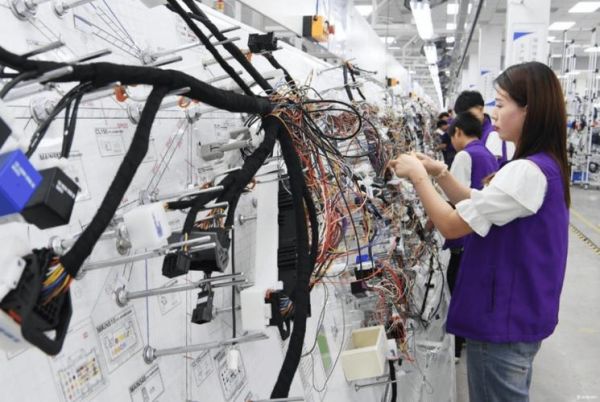

4. 布线：按二维图纸在工装板上1:1布线，关键节点用防错工装。
5. 导通测试：100%全检，检测短路、断路、误配。
6. 外观检查：CCD相机识别端子变形、绝缘皮破损。
7. 包装：真空热缩膜+干燥剂，防潮等级IPX5。

---

2. 高压线束：四大特殊工艺

• 橙色绝缘：国际法规要求600V以上线束必须采用高可见度橙色，色牢度≥4级。
• 屏蔽层编织：覆盖率≥85%，抑制EMC干扰，屏蔽电阻≤10mΩ/m。
• 高压互锁：HVIL回路在拔出高压插头10ms内切断电源。
• 气密测试：IP67/IP69K等级，泄漏率≤0.05 sccm。

---

3. 高频高速数据线：毫米波雷达专用

工艺难点在于阻抗控制：差分阻抗100Ω±5Ω，需采用发泡FEP绝缘与双层屏蔽结构。测试环节引入TDR时域反射仪，确保回波损耗≤-20dB@6GHz。

---

4. 智能制造升级

传统痛点	智能解决方案	效果
人工错插率0.5%	AI视觉防错系统	错插率降至0.01%
换型时间2小时	模块化快换工装	换型时间<15分钟
追溯困难	激光二维码+MES	全生命周期追溯

---

5. 常见问题Q&A

Q：为什么高压线束不能用PVC绝缘？
A：PVC耐温仅105℃，而高压线束需长期耐受125℃～150℃，必须使用交联XLPE或硅橡胶。

Q：如何降低线束重量？
A：三条路径：
1. 铝导线替代铜，减重30%但需解决电化学腐蚀；
2. 0.13mm超薄壁绝缘，线径缩小20%；
3. 域控制器集成，减少15%回路数量。

Q：线束EMC测试失败怎么办？
A：三步排查：
1. 检查屏蔽层接地阻抗是否<10mΩ；
2. 增加铁氧体磁环，抑制30MHz～300MHz噪声；
3. 优化走线，与电机控制器距离>200mm。
