光学玻璃到底是什么？
光学玻璃是一种经过**高纯度原料**与**精密熔炼工艺**制成的无机非晶态材料，其内部结构均匀、折射率稳定，可在可见光到近红外波段实现**极低的光学畸变**。与普通钠钙玻璃相比，光学玻璃对**气泡、条纹、杂质**的控制达到ppm级，因此价格往往是普通玻璃的数十倍。
光学玻璃与普通玻璃的三大差异

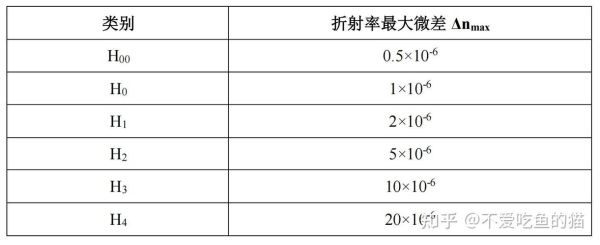

- **折射率精度**：光学玻璃Δn<1×10⁻⁵，普通玻璃仅到10⁻³量级
- **阿贝数范围**：光学玻璃覆盖20–90，普通玻璃固定在50–60之间
- **透过率**：光学玻璃在400–700 nm波段透过率≥99.5%，普通玻璃因铁杂质降至90%以下
光学玻璃有哪些用途？
1. 智能手机多摄模组
旗舰手机的主摄、超广角、潜望镜头全部依赖**低色散ED玻璃**与**高折射镧系玻璃**组合，实现**7P/8P镜头**的小型化。苹果iPhone 15 Pro Max的潜望镜组就采用了**HOYA提供的S-NPH2玻璃**，将5倍光变压缩进6 mm厚度。
2. 车载激光雷达窗口
905 nm激光雷达需要**高透过率且耐温变**的光学玻璃。德国肖特的**N-BK7HT**通过离子交换强化，在-40℃到+105℃循环测试中保持Δn<2×10⁻⁶，确保测距误差<3 cm。
3. 医疗内窥镜
4K腹腔镜采用**高羟基含量的石英玻璃**作为传像束，其数值孔径NA=0.35，可实现**全视场分辨率>100 lp/mm**，帮助医生分辨0.1 mm的血管分支。
如何挑选合适的光学玻璃？
自问自答：折射率越高越好吗？
不是。高折射率（n>1.8）虽然能缩短焦距，但阿贝数通常低于35，导致**纵向色差放大**。手机镜头采用**折中方案**：高折射玻璃负责聚光，低色散玻璃消除色差，通过**胶合透镜**抵消像差。
自问自答：为什么有些光学玻璃会发黄？
发黄源于**Fe²⁺/Fe³⁺杂质**在430 nm处的吸收峰。解决方案包括：
- 选用**高纯石英砂**（Fe₂O₃<1 ppm）
- 熔炼时通入**干燥氧气**氧化Fe²⁺→Fe³⁺，降低吸收系数
- 加入**CeO₂**作为脱色剂，在340 nm形成补偿吸收带
光学玻璃行业最新技术动向
1. 模压非球面镜片
日本佳能开发的**SPH玻璃**软化点降至550℃，配合**碳化钨模具**，可在30秒内模压出**面形精度λ/10**的非球面镜片，成本比传统研磨降低60%。
2. 超表面透镜
哈佛大学团队用**TiO₂纳米柱阵列**在**熔融石英基底**上构建超透镜，在532 nm波长实现**NA=0.8**的聚焦，厚度仅600 nm，未来可能取代传统多片式镜头。
3. 可降解光学玻璃
瑞士EMPA实验室开发出**磷酸盐基光学玻璃**，在人体内6个月完全降解为**Ca²⁺/PO₄³⁻离子**，可用于**临时眼科植入物**，术后无需二次取出。
采购光学玻璃时必须确认的5个参数
| 参数 | 典型值 | 测试标准 |
|---|---|---|
| 折射率nd | 1.5168±0.0001 | ISO 7944 |
| 阿贝数νd | 64.17±0.2 | DIN 3140 |
| 应力双折射 | <5 nm/cm | GB/T 7962.5 |
| 气泡等级 | A0 | MIL-G-174B |
| 透过率(400-700 nm) | >99.5% | JIS B 7074 |
光学玻璃供应链现状
全球90%的高端光学玻璃产能集中在**德国肖特、日本HOYA、OHARA**三家企业。2023年HOYA的**L-BSL7玻璃**因车载需求暴涨，交货周期从8周延长至24周。国内**成都光明光电**已实现**H-K9L**（国产N-BK7）的稳定量产，折射率公差控制在±0.00005，打入华为Mate60潜望供应链。
未来五年市场预测
Strategy Analytics数据显示，2028年**车载光学玻璃**市场规模将达47亿美元，年复合增长率19.3%。**AR眼镜波导片**需求将从2023年的500万片激增至1.2亿片，推动**高折射率镧系玻璃**（n>1.9）产能扩张3倍。
