压敏电阻粉体到底是什么？

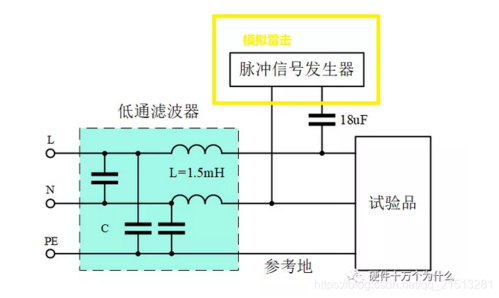

压敏电阻粉体是一类以氧化锌（ZnO）为主体，并掺杂少量Bi₂O₃、Sb₂O₃、Co₂O₃、MnO₂等金属氧化物的陶瓷功能粉体。它通过晶界势垒效应实现非线性伏安特性，在过电压条件下电阻迅速下降，从而吸收浪涌能量，保护后端电路。

---

为什么一定要用氧化锌？

氧化锌具备三大不可替代优势：

• 高电子迁移率：保证快速响应纳秒级浪涌。
• 宽禁带宽度（3.37 eV）：耐受高电场强度，减少热击穿风险。
• 天然n型半导体：便于通过掺杂精准调控晶界势垒高度。

---

压敏电阻粉体生产工艺流程拆解

1. 原料配比与球磨

按配方称取ZnO、Bi₂O₃、Sb₂O₃等氧化物，加入去离子水与分散剂，采用行星式球磨机湿磨6-8小时，粒径控制在0.5 μm以下，确保掺杂均匀。

2. 喷雾干燥造粒

浆料经离心式喷雾干燥塔瞬间脱水，形成球形度≥90%、含水率＜1%的造粒粉。此步骤直接决定后续压片密度一致性。

3. 预烧与二次球磨

造粒粉在750 ℃预烧2小时完成固相反应，再经二次球磨破碎团聚体，使比表面积提升至4-6 m²/g，提高烧结活性。

4. 成型与排胶

采用干压成型（200 MPa）制备生坯，密度控制在3.1 g/cm³。随后在500 ℃排胶，去除有机粘结剂，避免高温开裂。

5. 烧结与冷却

关键烧结曲线：升温5 ℃/min至1150 ℃，保温2小时，随炉冷却。此阶段形成双肖特基势垒，决定压敏电压与漏电流性能。

---

如何检测粉体质量？

行业常用三项指标：

1. XRD物相分析：确认无杂相尖晶石，主相ZnO占比＞97%。
2. SEM形貌观测：晶粒尺寸均匀，平均粒径1-3 μm，无明显孔洞。
3. 电位梯度测试：粉体压制成Φ10 mm圆片，测得电位梯度200-300 V/mm为合格。

---

压敏电阻粉体常见应用误区

误区1：粒径越小越好？

粒径＜0.3 μm时，烧结活性过高易导致晶粒异常长大，反而降低非线性系数。最佳区间为0.5-1 μm。

误区2：掺杂量越多越好？

Bi₂O₃超过1.5 mol%会形成富铋相偏析，增加漏电流。实际生产中控制在0.7-1.2 mol%。

---

未来技术趋势

纳米包覆技术：通过溶胶-凝胶法在ZnO表面包覆Al₂O₃纳米膜，抑制晶粒生长，可将电位梯度提升至400 V/mm以上，满足5G基站微型化需求。
