贴片电阻怎么选型？从六个维度快速锁定型号
面对BOM表上密密麻麻的“R”字头料号，工程师最常问的就是“贴片电阻怎么选型”。其实答案藏在以下六个维度里：

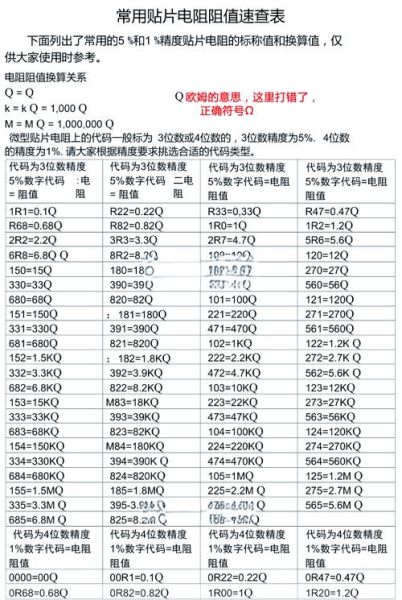

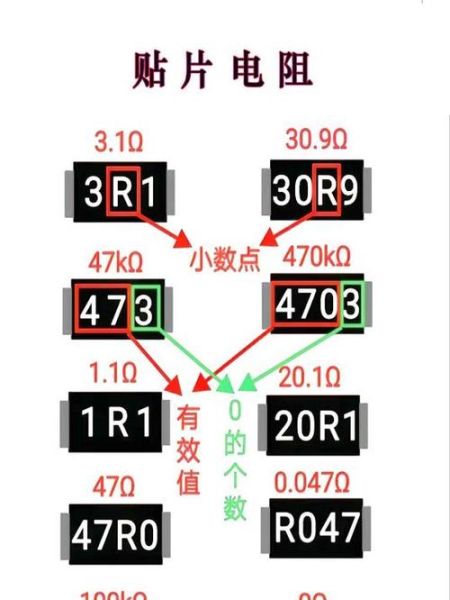

1. 阻值范围与精度：先定规格再谈品牌
0402封装常见阻值从0Ω到10MΩ，**精度等级以1%、5%为主**；若要做采样电阻，优先选0.1%甚至0.05%的精密系列。 记住：阻值越低，温漂对精度的影响越大，**1mΩ以下建议用四脚开尔文结构**。
2. 功率与封装：小体积≠低功率
- 0402额定功率通常0.063W，但**高功率厚膜系列能做到0.1W**
- 0805在70℃环境下可稳态输出0.125W，**加散热焊盘后可达0.25W**
- 若空间受限又需0.5W，直接跳1210或2512，别硬挤0805
3. 温度系数TCR：ppm/℃背后的隐藏成本
普通厚膜TCR在±200ppm/℃，**薄膜电阻可做到±5ppm/℃**。 自问：我的电路在-40℃~125℃区间阻值漂移能否接受1%？如果不能，**多花0.02美元买薄膜更划算**。
4. 电压系数VCR：高压场景别忽视
200V以上分压电路，厚膜电阻的VCR可能带来额外0.5%误差；**薄膜或金属膜电阻的VCR通常低于1ppm/V**，高压采样更稳。
5. 噪声与频率：音频与射频的取舍
厚膜噪声密度-20dB，薄膜能做到-40dB；**射频前端匹配建议选薄膜或金属箔**，避免厚膜寄生电感拉高驻波。
6. 供应链与交期：现货为王
车规厚膜电阻交期26周起跳，**消费电子用通用厚膜7天内可交货**。提前三个月锁料，别让一颗电阻拖死整机。

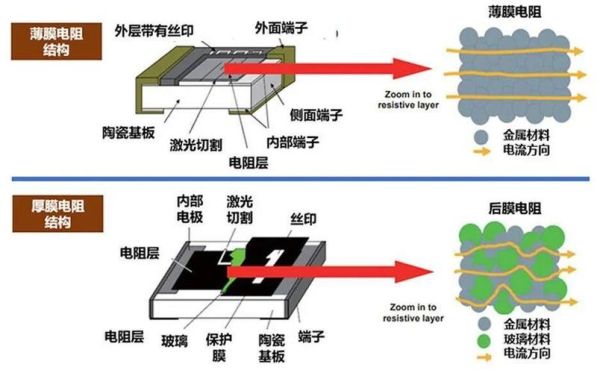

厚膜电阻和薄膜电阻区别：一张表看懂核心差异
| 对比项 | 厚膜 | 薄膜 |
|---|---|---|
| 导电层工艺 | 丝网印刷+高温烧结 | 真空溅射+激光调阻 |
| 厚度 | 10~20μm | 0.1~1μm |
| 精度 | ±1%~±5% | ±0.01%~±1% |
| TCR | ±50~±200ppm/℃ | ±2~±50ppm/℃ |
| 功率密度 | 高 | 低（需更大封装） |
| 成本 | 低（$0.001~$0.02） | 高（$0.02~$0.5） |
| 典型应用 | 上拉电阻、LED限流 | ADC基准、仪表放大器 |
实战问答：工程师最关心的五个细节
Q1：为什么同一封装厚膜电阻功率更高？
厚膜导电层更厚，**散热路径短且热阻低**；薄膜电阻需额外留激光调阻沟槽，有效导电面积减少，功率自然受限。
Q2：0Ω电阻选厚膜还是薄膜？
0Ω本质是跳线，**厚膜0Ω可过3A电流**，薄膜0Ω因沟槽限制只能走1A以下。大电流场景直接选厚膜。
Q3：高频电路为何偏爱薄膜？
薄膜寄生电感<0.5nH，厚膜可达2nH；**2GHz以上频段，厚膜阻抗偏移超过5%**，薄膜仍保持±1%以内。
Q4：厚膜电阻会“自愈”吗？
厚膜烧结玻璃釉在过载时局部熔融，**冷却后形成新导电通路**，阻值可能下降2%~5%。薄膜电阻过载直接开路，无自愈特性。
Q5：如何快速识别厚膜与薄膜？
看丝印：厚膜表面有颗粒感，**薄膜表面镜面光滑**；万用表测阻值，薄膜批次一致性误差<0.1%，厚膜可达±2%。
选型案例：从需求到BOM的完整路径
场景：工业传感器4~20mA回路，需250Ω精密采样电阻，工作温度-25℃~85℃，精度要求0.1%，长期稳定性<0.05%。
- 阻值250Ω→排除0Ω及低阻系列
- 精度0.1%→锁定薄膜或金属箔
- 功率计算：20mA²×250Ω=0.1W→0805封装足够
- TCR要求：85℃温升60℃，漂移需<0.05%→TCR≤10ppm/℃
- 最终型号：**Panasonic ERA-6AEB252V**（薄膜，±0.1%，±10ppm/℃）
未来趋势：厚膜与薄膜的融合路线
随着氮化铝基板普及，**厚膜功率密度提升30%**；而薄膜工艺引入脉冲激光调阻，可把0.05%精度成本打下来40%。 五年后，**“厚膜的价格，薄膜的性能”**或许不再是口号。
