硅为什么仍是半导体行业的“主角”？

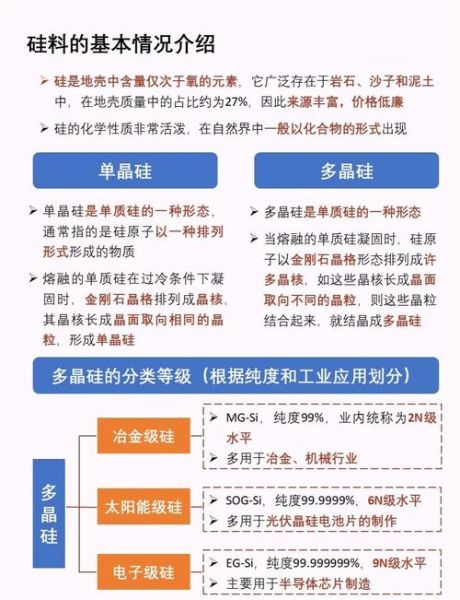

过去七十年，**硅晶圆**占据了全球半导体材料市场九成以上份额。原因并不神秘：
- **储量丰富**：地壳中硅元素占比约28%，原料成本远低于锗、砷化镓。
- **工艺成熟**：从Czochralski拉晶到FinFET三维结构，**硅制程节点已逼近1.4 nm**，良率依旧可控。
- **生态完整**：光刻胶、CMP、离子注入等配套设备全部围绕硅优化，替代材料需重建整条产业链。
硅材料未来趋势：三个“极限”正在被突破
1. 物理极限：GAA与硅纳米片
当栅长低于5 nm，漏电飙升。三星率先量产**GAA（Gate-All-Around）硅纳米片晶体管**，把沟道做成“硅薄片三明治”，**亚阈值摆幅降至60 mV/dec以下**，延续摩尔定律至少两代。
2. 能效极限：硅基氮化镓异质集成
特斯拉已在车载逆变器里把**GaN-on-Si外延片**尺寸扩大到8英寸，**导通电阻降低40%**，而成本仅为纯GaN晶圆的三分之一。未来五年，硅基氮化镓快充头将从65 W普及到300 W。
3. 封装极限：硅中介层与Chiplet
AMD MI300把CPU、GPU、HBM全部堆在**硅中介层**上，**带宽密度突破10 TB/s·mm²**。硅不再只是晶体管载体，更是系统级封装的“高速公路”。
光伏赛道：硅片尺寸与效率双重军备竞赛
大尺寸硅片如何降本？
从M2（156.75 mm）到M12（210 mm），单片硅片面积提升80%，**组件功率站上700 W**，BOS成本每瓦下降0.08元。2025年，210 mm市占率将突破60%。
N型TOPCon为何取代PERC？
PERC电池量产效率已逼近24%天花板，而**TOPCon（隧穿氧化层钝化接触）**通过超薄氧化硅+多晶硅膜，把**开路电压推高至720 mV**，实验室效率突破26%。晶科能源2024年TOPCon产能规划达55 GW。
硅基负极：动力电池的下一个“圣杯”
硅负极的理论容量有多高？
石墨负极372 mAh/g，**硅负极高达4200 mAh/g**，十倍差距。但充放电时体积膨胀300%，导致粉化。
如何抑制膨胀？
- **纳米硅碳复合**：特斯拉4680电池采用**硅氧碳包覆技术**，循环800次容量保持率仍大于80%。
- **多孔硅骨架**：Group14通过**气相沉积硅在多孔碳骨架**中，预留膨胀空间，能量密度冲到330 Wh/kg。
硅光子：数据中心的“光速革命”
为什么必须用硅？
传统铜互连在112 Gbps PAM4信号下损耗超过30 dB，而**硅光调制器**可把**每比特能耗降到1 pJ以下**。Intel已交付400 Gbps硅光模块，2025年将推出1.6 Tbps共封装光学引擎。
硅上激光器难题破解了吗？
硅为间接带隙，无法直接发光。解决方案：
- **异质集成III-V族激光器**：Ayar Labs把InP激光器键合到硅晶圆，**良率超过90%**。
- **锗锡合金应变工程**：MIT实现**GeSn硅基激光器室温连续激射**，波长覆盖O波段。

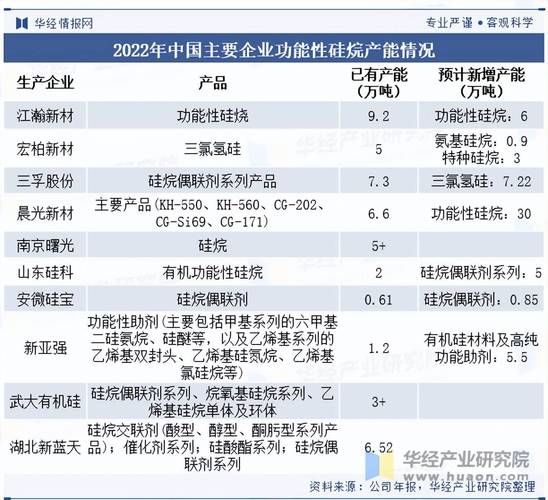

中国硅产业链的机遇与风险
机遇：从沙子到系统的全链路崛起

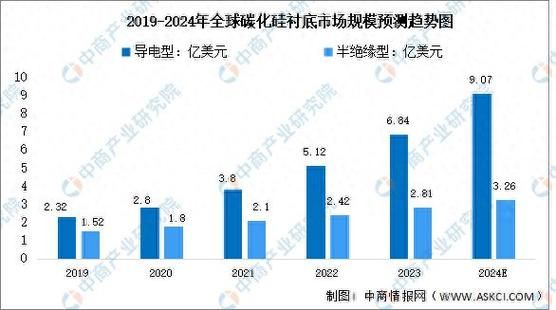

2023年全球硅片出货量160亿平方英寸，**中国大陆市占率首次突破20%**。沪硅产业、立昂微等12英寸硅片已通过台积电5 nm认证，**国产替代空间高达80%**。
风险：高端设备仍被卡脖子
单晶炉、CMP、外延设备90%依赖进口。美国出口管制新规将**14 nm以下硅片制造设备纳入管制清单**，国产设备需突破**亚纳米级表面粗糙度**与**金属污染<1E10 atoms/cm²**两项指标。
未来十年，硅会消失吗？
不会。二维材料、碳纳米管、量子计算虽热，但**硅的CMOS生态护城河深达万亿美元**。更现实的路线是**硅+X异质集成**：硅负责逻辑与存储，III-V族负责射频，硅光子负责互连，硅基负极负责续航。硅不再是单一材料，而是**系统级创新的底座**。
