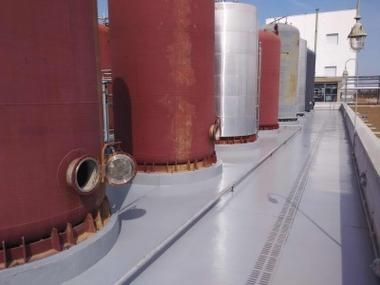

一、防腐涂料到底有哪些主流种类？
在工业防护领域，**“防腐涂料”**并不是单一产品，而是一套完整体系。常见划分维度包括树脂体系、固化机理、功能侧重等。下面用自问自答的方式，把最常被问到的几类一次说清。
1. 环氧类防腐涂料适合什么场景？
环氧涂料以**双酚A型环氧树脂**为主体，搭配胺类固化剂，交联密度高，**耐化学介质、附着力强**。它常被用于：
- 地下管道外壁
- 化工厂储罐内壁
- 钢结构埋地段
缺点也很明显：**户外耐候性差**，紫外线照射后易粉化，因此需要配套聚氨酯或氟碳面漆。
2. 聚氨酯防腐涂料为何被称为“万能面漆”？
聚氨酯面漆通过**异氰酸酯与羟基树脂**反应成膜，漆膜坚韧且富有弹性，**耐盐雾、耐紫外、保光保色**。在跨海大桥、风电塔筒、港口机械上几乎成了标配。它的**低温固化性能**也让冬季施工成为可能。
3. 氟碳漆真的能用20年吗？
氟碳涂料以**FEVE或PVDF氟树脂**为核心，C-F键键能高达485 kJ/mol，**化学惰性极强**。在严苛的沿海C5-M环境下，配套完善的涂层体系确实能达到**ISO 12944规定的15~25年维护间隔**。但前提是：
- 底材喷砂等级≥Sa2.5
- 环氧富锌+环氧云铁中间漆厚度≥200 μm
- 氟碳面漆≥60 μm
4. 水性防腐涂料能否取代溶剂型？
水性环氧、水性丙烯酸、水性无机富锌等产品VOC普遍**≤150 g/L**，满足GB 30981-2020的强制性要求。在**轻中度腐蚀环境**（C2~C3）下，水性体系已能完全替代溶剂型；但在**强溶剂浸泡**或**高温高盐**工况，仍需溶剂型作为补充。
二、如何正确施工才能确保防腐年限？
选对涂料只是第一步，**“三分材料七分施工”**在防腐领域尤为真实。以下用现场最常见的疑问，拆解施工关键点。
1. 表面处理到底要做到什么等级？
很多项目为了赶工期，喷砂只做到Sa2，结果3年就出现锈泡。正确做法是：
- 新建钢结构：**Sa2.5级，粗糙度40~75 μm**
- 维修工程：动力工具打磨至**St3级**，边缘需做**倒角≥2 mm**
- 混凝土表面：含水率**≤6%**，拉拔强度**≥1.5 MPa**
2. 环境温湿度如何控制？
涂料说明书上的“5~35 ℃、RH≤85%”并非摆设。实测发现：
- 钢板温度**低于露点3 ℃**时，水汽会在表面凝结，导致涂层脱落
- 环氧涂料在**10 ℃以下固化速度下降50%**，需改用冬用固化剂
- 水性涂料在**RH＞80%**时，水分挥发受阻，易流挂
现场可用**露点仪+红外测温枪**实时监控。
3. 无气喷涂参数怎么调？
以**双组分环氧富锌**为例：
- 喷嘴口径：**0.43~0.53 mm（17~21 thou）**
- 喷涂压力：**15~18 MPa**
- 枪距：**30~40 cm**
- 扇幅重叠：**50%**
若出现**“干喷”**（表面粗糙、针孔），需降低压力或增加稀释剂**5%以内**。
4. 涂层间隔时间如何把握？
环氧中间漆复涂间隔**最短16小时、最长7天**（23 ℃）。超过最大间隔需**拉毛或扫砂**增加粗糙度。聚氨酯面漆对环氧层附着力依赖**层间活化期**，超过48小时需涂**专用连接漆**。
5. 如何检测干膜厚度？
按ISO 19840标准：
- 每10 m²测**5个点**，取**90-10规则**判定
- 使用**电磁式干膜测厚仪**，校准用**零板+标准片**
- 对**锌粉底漆**，需扣除**锌粉层导电影响**，改用**磁性/涡流双用探头**
三、常见施工误区与解决方案
误区1：稀释剂随意添加
某项目为省成本，用**200号汽油**代替环氧稀释剂，导致漆膜发白、硬度下降。正确做法是：**严格使用厂家配套稀释剂**，添加量**≤5%**。
误区2：忽略搅拌时间
双组分涂料**未电动搅拌3分钟**，固化剂分布不均，局部出现**软涂层**。建议：**搅拌后静置5分钟**消泡，**30分钟内用完**。
误区3：漏涂边角焊缝
钢结构**角焊缝、螺栓头**是腐蚀最先发生的位置。解决方案：
- 预涂**环氧富锌底漆**，用**羊毛刷**点补
- 设计阶段采用**圆角过渡**，避免锐角积液
四、如何根据腐蚀环境选择配套体系？
参考ISO 12944-5，列举三种典型环境：
C3城市工业环境（如内陆电厂）
- 底材：喷砂Sa2.5
- 底漆：环氧富锌60 μm
- 中间漆：环氧云铁100 μm
- 面漆：聚氨酯60 μm
- 设计寿命：10~15年
C5-M海洋高盐雾（如码头起重机）
- 底漆：热喷铝150 μm
- 封闭漆：环氧封闭漆25 μm
- 中间漆：环氧玻璃鳞片200 μm
- 面漆：聚硅氧烷80 μm
- 设计寿命：25年以上
Im2埋地管道（如输油管线）
- 底材：喷砂Sa2.5
- 底漆：无溶剂环氧煤沥青300 μm
- 缠绕：聚丙烯增强纤维带
- 补口：辐射交联聚乙烯热收缩套
- 设计寿命：30年
五、未来趋势：高固含、无溶剂、智能化
随着GB 30981-2020对VOC限值的收紧，**高固含（体积固含≥80%）**和**无溶剂涂料**将成为主流。同时，**纳米改性环氧**、**石墨烯锌粉底漆**等新技术，可将**耐盐雾性能提升30%以上**。施工端则出现**机器人喷涂+AI视觉检测**，解决人工质量波动问题。
评论列表
