电子脱扣器到底是什么？
一句话说，**电子脱扣器就是断路器的“大脑”**，它用微处理器实时监测电流、电压、功率等参数，一旦检测到短路、过载、接地等故障，就毫秒级发出跳闸指令，保护线路与设备。与传统热磁式脱扣器相比，它精度高、可调范围宽，还能远程通讯。
（图片来源网络，侵删）
电子脱扣器工作原理拆解
1. 信号采集：电流互感器+电压采样
每相线路穿过**高精度电流互感器（CT）**，输出毫伏级信号；母线电压经电阻分压网络同步采样。采样频率通常≥1 kHz，确保谐波不失真。
2. 运算处理：DSP或ARM芯片
微处理器对瞬时电流值做**真有效值（True RMS）计算**，再与预设曲线比对。算法包含：
- 热积累模型（模拟导线温升）
- 瞬时峰值检测（短路识别）
- 零序电流算法（接地故障）

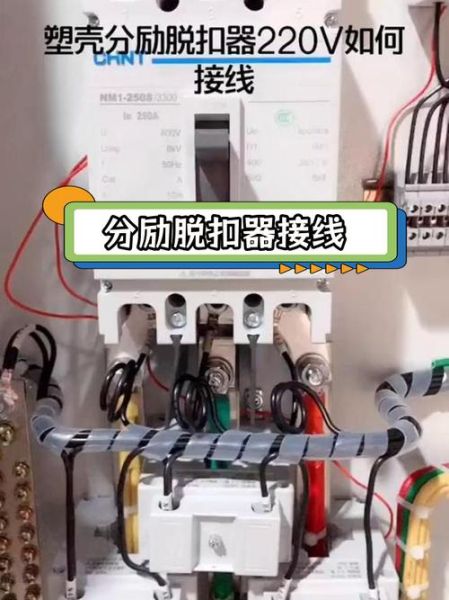

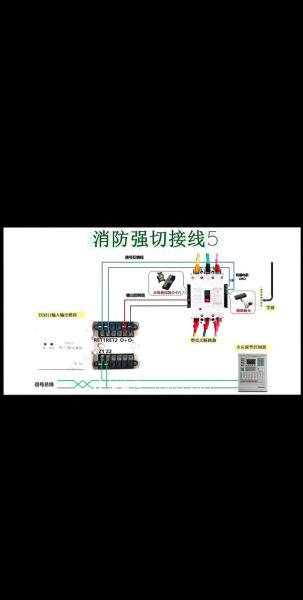

3. 执行输出：磁通变换器+分励线圈
当故障电流超过阈值，**PWM驱动电路**触发磁通变换器，产生机械力推动锁扣，断路器在10 ms内分闸。高端型号还增加**电容储能单元**，失电仍可完成一次跳闸。
电子脱扣器选型指南：五个关键维度
1. 额定电流与框架等级
先算负载电流 Ib，再选脱扣器额定电流 In，满足 **In ≥ 1.1 Ib**。框架等级决定最大分断能力，例如400 A框架可选250 A脱扣器，但反之不行。
2. 保护曲线类型
常见曲线：
（图片来源网络，侵删）
- L（长延时）：1.05–1.2 In，反时限，防过载
- S（短延时）：2–10 In，定时限，实现选择性
- I（瞬时）：10–15 In，无延时，快速切除短路
- G（接地）：0.2–1 In，零序保护
3. 通讯与数字化功能
是否需要：
- Modbus RTU/TCP
- Profibus
- 内置电能计量（精度0.5S级）
- 事件记录（SOE分辨率1 ms）
4. 环境适应性
关注：
- 工作温度：-40 ℃～+70 ℃（风电场景）
- 海拔：>2000 m需降容
- EMC等级：工业三级以上
5. 认证与标准
国内项目必须满足 GB/T 14048.2；出口欧美需加 UL489、IEC 60947-2。石化行业还需 **ATEX防爆认证**。
常见疑问快问快答
Q：电子脱扣器会误动作吗？
A：只要参数整定正确、CT极性无误，误动作率低于0.1%。**谐波含量>20%**时需选带FFT滤波的高端型号。
Q：如何与上级保护实现选择性？
A：利用短延时时间差，典型做法：
- 下级瞬时动作，上级短延时0.2 s
- 上下级短延时差≥0.1 s
- 上级接地延时0.5 s，下级瞬时
Q：老旧断路器能否加装电子脱扣器？
A：若原断路器为**可抽出式结构**，可直接更换脱扣器模块；固定式需评估机构空间，多数情况下需整柜升级。
行业趋势：从保护到预测
新一代电子脱扣器集成**温度传感器+AI算法**，可预测触头寿命、母排老化，提前6个月推送维护提醒。ABB Emax 2、施耐德Masterpact MTZ已落地应用，运维成本降低30%。
实战案例：数据中心母线槽改造
某互联网巨头将传统热磁断路器替换为电子脱扣器后：
- 过载保护精度从±20%提升到±2%
- 通过通讯接入DCIM，实现**秒级故障定位**
- 利用长延时曲线微调，释放15%母线容量，节省铜排投资120万元
采购避坑清单
- 确认CT二次侧额定电流5 A或1 A，与脱扣器匹配
- 核对**分断能力Icu与使用分断Ics**比值≥75%
- 要求厂家提供**型式试验报告+温升报告**原件
- 签订技术协议时，把谐波耐受能力写进条款
- 现场调试务必做**一次注流测试**，验证动作值
