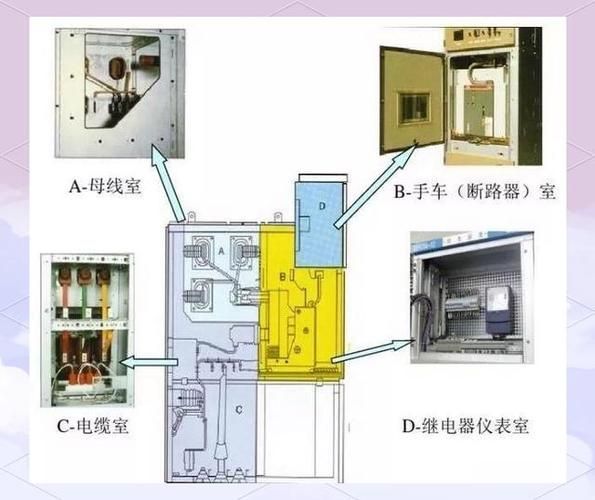

高压配电柜如何选型？先看这五个关键维度
选型不是拍脑袋，而是把“负荷、环境、标准、品牌、预算”五张牌打顺。下面自问自答，帮你把复杂问题拆成可落地的清单。
1. 负荷电流到底怎么算？
问：只知道变压器容量，能直接选柜吗？
答：不能。必须换算到额定电流：I = S / (√3 × U)。例如1000 kVA、10 kV系统，电流≈57.7 A，再按1.25倍裕量选断路器≥72 A。
2. 环境条件如何影响柜体材质？
沿海盐雾高？选敷铝锌板+环氧树脂喷涂。
高寒-40 ℃？机构必须带低温润滑脂。
高海拔>2000 m？绝缘水平需提高一档，比如12 kV系统按15 kV选型。
3. 标准与认证是硬门槛还是软约束？
国内项目：GB 3906、DL/T 404。
国际工程：IEC 62271-200、IEEE C37.20.2。
消防型式试验报告（内燃弧试验IAC AFLR）是地铁、数据中心招标的硬性门槛，缺了就废标。
4. 品牌溢价值不值得买单？
一线外资：ABB ZS、西门子NXAIR，价格比国产高30%，但失效率<0.1次/百台·年，适合不能停电的半导体工厂。
国产龙头：正泰KYN、许继KYN，性价比高，交付周期短，县域电网改造首选。
5. 预算有限时如何取舍？

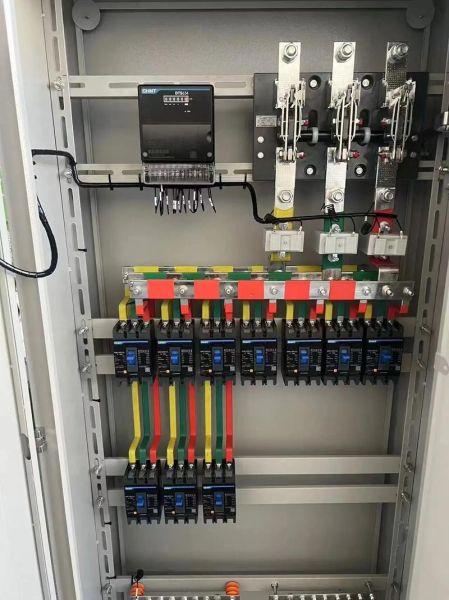

把预算切成三份：
- 50%给断路器与母线，这是安全底线；
- 30%给保护测控，后期扩容不拆柜；
- 20%给柜体外观，必要时可降档。
高压配电柜常见故障有哪些？一张表看懂七大症状
故障一：绝缘击穿
现象：运行中突发跳闸，伴随巨响。
根因：触头盒爬电距离不足、长期受潮。
对策：更换≥240 mm爬距的环氧树脂触头盒，并加装温湿度控制器+加热器。
故障二：断路器拒分拒合
现象：远方遥控失败，就地电动也失败。
排查：
1. 二次回路：用万用表量分闸线圈电阻，正常值110 V/55 Ω≈2 A；
2. 机械：检查分闸掣子是否磨损>0.5 mm；
3. 电源：蓄电池内阻>8 mΩ即需整组更换。
故障三：温升超标
红外测温：柜体≥65 K即预警。
热点：母线搭接面、断路器触臂。
处理：
- 搭接面镀银层厚度<8 μm时重新镀银；
- 螺栓力矩按50 N·m→静置5 min→复紧流程执行。
故障四：SF6气体泄漏
检测：便携式检漏仪灵敏度≥1 ppm。
补气：先回收至0.05 MPa，再充至额定0.04 MPa（20 ℃），禁止边运行边补气。

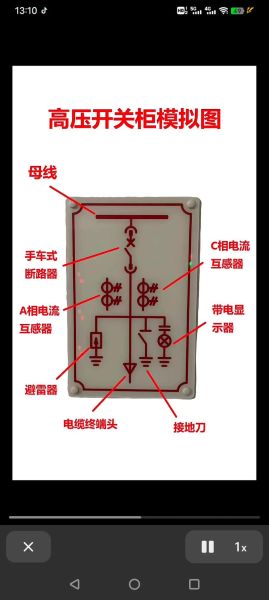

故障五：机械联锁失效
连锁逻辑：接地开关合闸→断路器无法合闸。
失效场景：操作轴弯曲0.5 mm即可导致连锁滑脱。
修复：更换45#钢调质操作轴，并加石墨润滑套。
故障六：继电保护误动
案例：电动机启动时差动保护跳闸。
原因：CT饱和导致二次谐波误判。
整改：提高CT准确限值系数ALF≥10，并启用二次谐波制动。
故障七：凝露导致二次短路
高发时段：梅雨季节昼夜温差>10 ℃。
解决：
- 柜顶加呼吸器，平衡内外气压；
- 二次端子排涂硅橡胶防凝露涂层。
运维锦囊：把故障消灭在萌芽
日常巡检清单
- 红外测温：每月一次，记录热点照片+温度值，建立趋势档案。
- 局放测试：超声波+TEV双通道，背景值<5 dB为合格。
- 机械特性：每年测试分合闸时间、行程、速度，偏差>5%即调整。
备品备件最小库存
| 部件 | 数量 | 备注 |
|---|---|---|
| 真空灭弧室 | 1只/型号 | 与现场同批次 |
| 分闸线圈 | 2只 | 110 V DC |
| 触头盒 | 3只 | 带屏蔽网 |
| SF6气体 | 20 kg | 纯度≥99.9% |
写在最后：把经验变成制度
选型和故障处理最怕“人走茶凉”。把上述表格、流程固化到企业标准Q/GDW-XX-2024，每三年复审一次，让知识留在组织里，而不是工程师的脑子里。
