橡塑密封件怎么选_橡塑保温材料哪种好

橡塑密封件怎么选？从工况到材质的完整思路

一问：密封件失效最常见的原因是什么？

**70%以上的早期泄漏都源于选型错误**，而非产品质量本身。把耐油丁腈橡胶拿去封磷酸酯液压油，三天就溶胀报废；把EPDM用在含矿物油的管路里，同样撑不过一周。因此，第一步永远是**把工况翻译成材料语言**。 ---

二问：如何快速锁定“温度—介质—压力”三要素？

- **温度**：连续工作温度上限减10℃作为安全阈值。例如氟橡胶标称耐温200℃，长期150℃以内才保险。 - **介质**：先查“橡胶耐化学介质表”，再核对浓度。98%浓硫酸与10%稀硫酸对同一种橡胶的腐蚀速率可差出十倍。 - **压力**：静密封按1.5倍工作压力选型，动密封需再乘以2～3倍安全系数。 ---

三问：静态密封和动态密封选材有何区别？

**静态密封**追求“填满”，硬度一般70～90 Shore A；**动态密封**追求“跟随”，硬度55～75 Shore A更常见。 - 静态：O形圈、垫片——首选NBR、HNBR、FKM - 动态：油封、活塞密封——首选PU、PTFE复合、FKM ---

四问：怎样用简单实验验证选材？

把候选橡胶裁成20×20×2 mm试片，**浸泡在真实介质中72小时**，测体积膨胀率： - 膨胀<5%：可直接采用 - 5%～15%：需加限位或改用夹布增强 - >15%：立即淘汰 ---

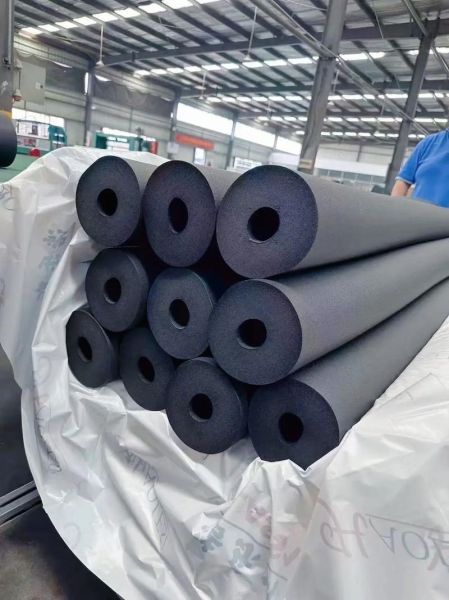

橡塑保温材料哪种好？把节能与寿命算进成本

一问：B1级橡塑保温板真的比B2级贵很多吗？

以30 mm厚、1 m²为例，B1级单价约55元，B2级42元，差价13元。但B2级氧指数低，**消防验收常被要求加防火隔离带**，人工与辅材反而多花20～30元/㎡。全生命周期看，**B1级反而便宜**。 ---

二问：同样是橡塑，闭孔发泡与开孔发泡差在哪？

- **闭孔**：独立泡孔，水汽渗透率<0.013 g/(m·24h)，用于冷冻水管、空调冷凝水管 - **开孔**：泡孔连通，吸声系数NRC 0.8以上，用于影院、机房风管外包 ---

三问：零下196℃的LNG管道还能用橡塑吗？

可以，但要选**改性三元乙丙+EVA复合**的深冷橡塑，脆化温度可达-200℃。传统NBR/PVC在-50℃已硬化开裂。 ---

四问：如何计算保温厚度才能避免结露？

用简化公式： **δ = λ × (T_s - T_a) / (h × (T_a - T_d))** - λ：导热系数，橡塑取0.034 W/(m·K) - T_s：管内介质温度 - T_a：环境温度 - T_d：露点温度 - h：表面换热系数，室内取8 W/(m²·K) 举例：20℃室温，露点18℃，冷水管7℃，则δ=0.034×(7-20)/(8×(20-18))≈28 mm，取标准30 mm即可。 ---

实战案例：从选型到验收的完整流程

案例背景

华东某制药厂，需要为**75℃热水+0.6 MPa蒸汽两用管路**选密封件，同时外包**50 mm橡塑保温**。

密封件选型

- 温度：最高75℃，但蒸汽瞬时可达130℃ → 选**FKM氟橡胶** - 介质：软化水+微量蒸汽 → FKM耐水蒸气>200℃，无虞 - 压力：0.6 MPa → 静密封，硬度80 Shore A，线径3.55 mm O形圈

保温材料选型

- 温度：长期75℃，峰值130℃ → **橡塑上限105℃**，需改用**玻璃棉+铝箔**复合？ - 实测：蒸汽每天仅运行2小时，管壁温度<95℃，**橡塑仍可用**，但厚度增至60 mm并加**不锈钢丝网捆扎**防膨胀。

验收节点

1. 密封件：水压1.0 MPa保压30分钟无渗漏 2. 保温：红外热成像表面温升<5℃，无结露 ---

常见误区速查表

- **误区1**：“橡塑越软越好” 软质保温压缩回弹率<50%，长期使用会塌陷，**密度≥45 kg/m³**才可靠。 - **误区2**：“颜色越深越耐晒” 抗UV取决于**炭黑含量与稳定剂配方**，与颜色深浅无必然关系。 - **误区3**：“进口密封件一定比国产好” 同规格FKM O形圈，国产优质品牌压缩永久变形<15%，**已满足ISO 3601-1**要求，性价比更高。
