一、钢瓶使用寿命到底多久？
钢瓶使用寿命并非一个固定数字，而是取决于材质、介质、使用环境与维护水平。国内常见工业钢瓶（氧气、氮气、氩气等）按GB/T 5099标准设计，设计寿命为20年；液化石油气钢瓶（YSP系列）依据GB/T 5842，设计寿命为8年。但设计寿命≠实际寿命，实际中常出现以下差异：
（图片来源网络，侵删）
- 腐蚀环境：沿海高盐雾地区，瓶体外部锈蚀速度加快，寿命可能缩短30%以上。
- 充装频次：高频次充装导致金属疲劳，裂纹萌生提前。
- 介质腐蚀性：含硫天然气、酸性介质会加速内壁腐蚀，需提前退役。
二、钢瓶检测周期多长？

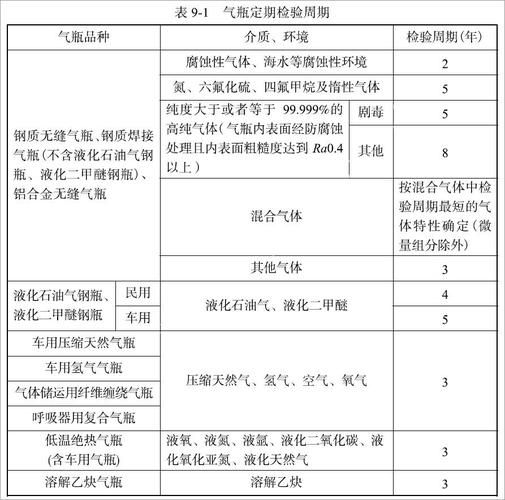

检测周期由法规强制规定，与介质危险等级直接挂钩：
- 无缝钢瓶（氧气、氮气、氩气等）：每3年一次定期检验；
- 焊接钢瓶（液化石油气）：每4年一次；
- 车用CNG钢瓶：每3年一次，出租车等高负荷车辆建议2年一检；
- 低温绝热钢瓶（液氧、液氮）：每5年一次，但需每年做真空度抽检。
若钢瓶遭受火烧、撞击、严重腐蚀，必须立即停用并送检，不受周期限制。
三、如何自查钢瓶是否到寿命？
用户无需专业设备，也能通过“望、闻、敲、称”四步法做初步判断：
- 望：瓶肩钢印“W”或“WP”后数字代表报废年月，如“WP2028-03”表示2028年3月后禁用。
- 闻：阀门接口若持续逸出刺激性气味，可能阀座密封老化，需送检。
- 敲：用金属棒轻敲瓶体，声音清脆则壁厚均匀，沉闷沙哑可能内部腐蚀。
- 称：空瓶重量比出厂标称值轻3%以上，表明金属已严重减薄。
四、钢瓶检测都查哪些项目？
正规检测机构依据《气瓶安全技术规程》（TSG 23-2021）执行14项必检内容：
- 宏观检查：裂纹、凹陷、电弧灼伤；
- 壁厚测定：超声波测厚仪逐点扫描，剩余壁厚小于设计壁厚90%即判废；
- 水压试验：1.5倍公称工作压力保压1分钟，无渗漏、无明显变形；
- 气密性试验：1.1倍公称工作压力，浸水30秒无气泡；
- 阀座螺纹检查：使用螺纹规，断扣、乱扣累计不超过2扣；
- 内部干燥度：露点≤-40℃，防止充装高纯气体时产生冰堵；
- 静电喷涂层厚度：≥120μm，保证户外耐候性；
- 钢印更新：检验后重新打刻下次检验日期。
五、超期钢瓶继续使用会怎样？
真实案例：2023年7月，浙江某五金厂使用超期5年的氧气瓶，在搬运过程中瓶体环焊缝开裂，瞬间爆裂，碎片击穿20米外仓库墙体，造成2人重伤。事故调查显示，该瓶剩余壁厚仅6.1mm，低于标准要求的7.8mm。
（图片来源网络，侵删）
超期钢瓶风险可归纳为：
- 物理爆炸：金属疲劳裂纹扩展至临界尺寸，压力骤降产生冲击波；
- 化学爆炸：内壁腐蚀产物与气体反应，形成可燃混合气；
- 法律责任：依据《特种设备安全法》，使用未经定期检验气瓶最高可罚20万元。
六、如何延长钢瓶实际使用寿命？
虽然设计寿命无法突破，但通过科学管理可让钢瓶在周期内保持最佳状态：
- 存放环境：室内通风、远离酸碱蒸汽，湿度控制在60%以下；
- 防倾倒装置：使用钢瓶固定架，减少跌落冲击；
- 充装记录：建立电子档案，记录每次充装压力、温度，预测疲劳寿命；
- 定期排污：液化石油气瓶每半年排放一次残液，防止硫化氢腐蚀；
- 色标管理：按介质涂敷标准色环，避免混装导致化学反应。
七、企业如何建立钢瓶全生命周期台账？
推荐使用“二维码+云端”双重追溯系统：
- 每个钢瓶出厂即绑定唯一二维码，扫码即可查看设计参数、历次检验报告；
- 云端设置自动预警：距离下次检验90天、30天、7天分别推送短信提醒；
- 检验完成后，检测机构上传电子签章报告，用户可在线下载，无需纸质存档；
- 报废钢瓶在系统中标记“永久注销”，防止回流市场。
八、用户最关心的5个高频问答
Q：家用液化气瓶用了10年还能检吗？
A：不能。GB/T 5842明确规定设计寿命8年，到期强制报废，不可再检。
Q：钢瓶检测费用大概多少？
A：普通15kg液化气瓶约50-80元，40L氧气瓶约120-150元，含拆解、除锈、喷漆全套。
（图片来源网络，侵删）
Q：检测周期从哪天开始算？
A：以检验报告签发日期为准，而非送检日期。
Q：出口钢瓶检测标准与国内一样吗？
A：不一样。出口欧盟需符合TPED指令，检测项目增加跌落试验和火烧试验。
Q：钢瓶报废后怎么处理？
A：必须破坏性处理（压扁或锯切），由具备资质单位出具《报废气瓶销毁证明》。
评论列表
