封装测试是什么？为什么它突然成为焦点？
封装测试（Package & Test）是半导体制造的后段环节，负责把晶圆切割后的裸芯片封装成可焊接、可安装的器件，并完成电性能、可靠性、老化等测试。过去十年，这一环节被视为“低毛利代工”，如今却被资本、设备厂、OSAT（外包封测）巨头同时盯上。原因很简单：先进封装、Chiplet、车规芯片、AI加速卡都在把“封测”推向技术制高点。
市场规模：从“配角”到“千亿赛道”

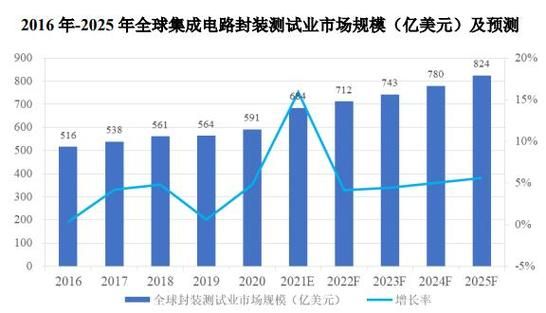

- 全球封测产值：2023年约560亿美元，2028年预计突破800亿美元，年复合增长率7.8%
- 中国封测产值：2023年占全球38%，2028年有望升至45%

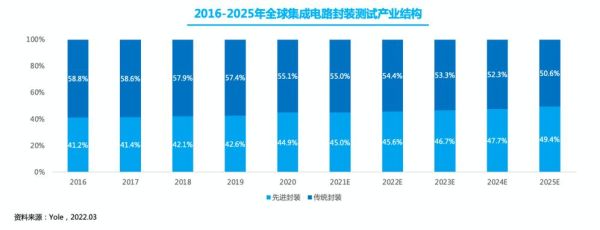

- 先进封装占比：2023年占整体封测产值的42%，2028年将超过55%
驱动因素来自三方面：5G手机射频模组、AI服务器HBM、车载MCU/功率器件。任何一类芯片出货量翻倍，都会把封测产能拉满。
技术升级：三大路线决定未来十年格局
1. 2.5D/3D先进封装
台积电CoWoS、Intel Foveros、三星I-Cube已把硅中介层、TSV、微凸块做到1μm线宽/间距，实现CPU+GPU+HBM的异构集成。谁能掌握高良率TSV+超薄晶圆，谁就拥有议价权。
2. Chiplet标准化
UCIe 1.1、BoW、OpenHBI三大接口正在统一Chiplet互联协议。封测厂不再只是“打包”，而是参与芯片架构定义，提供Die-to-Die互连设计、热仿真、信号完整性测试。
3. 车规级可靠性测试
AEC-Q100 Grade 0要求-40℃~150℃循环1000次，还要通过HTOL、uHAST、TCT等严苛项目。传统消费级测试设备已无法满足，高功率老化炉、高压反偏系统需求激增。
区域竞争：谁将主导下一轮产能扩张？
| 地区 | 2023产能（万片/月） | 2028规划产能 | 技术侧重 |
|---|---|---|---|
| 中国台湾 | 190 | 260 | CoWoS、InFO |
| 中国大陆 | 160 | 280 | FCBGA、SiP、车规 |
| 韩国 | 80 | 110 | HBM、2.5D |
| 东南亚 | 70 | 120 | 低成本QFN/DFN |
中国大陆的长电科技、通富微电、华天科技正在加码12英寸bumping、TSV、Fan-out产线；日月光、Amkor则把高端产能留在台湾，把成熟制程转移到越南、马来西亚。
资本热度：设备、材料、软件的三重机会
- 设备：Kulicke & Soffa、ASMPT的高精度贴片机交期已排到2025年；国产新益昌、奥特维在12英寸划片机、固晶机领域快速突破。
- 材料：ABF载板缺口2024年仍达20%，味之素、南亚、欣兴扩产激进；国产深南电路、珠海越亚切入FC-BGA高端基板。
- 软件：Synopsys、Cadence推出3DIC Compiler，把封装与芯片协同设计缩短30%时间；国产EDA厂商芯和半导体也在布局热-电-机械多物理场仿真。
人才缺口：封测工程师为何“一将难求”？
问：封测工程师到底缺在哪？
答：缺在跨学科能力。传统封装只需懂机械、材料；先进封装需要同时掌握高速信号完整性、热设计、可靠性物理。高校尚未建立对应课程，企业只能内部培养，平均培养周期18个月。
环保与合规：绿色封测的新门槛
欧盟《芯片法案》要求2027年起所有销往欧洲的芯片必须披露碳足迹；台积电已承诺2030年封测环节100%绿电。国内头部OSAT正在导入无铅锡球、低介电胶、水基清洗剂，单颗芯片碳排有望下降35%。
未来五年最值得关注的三大细分赛道
- AI加速卡2.5D封装：NVIDIA H100、AMD MI300均需要CoWoS-L，2025年需求将比2023年增长4倍。
- 车规SiP模组：域控制器把MCU、PMIC、收发器封装成单颗SiP，单价可达消费级10倍。
- 射频前端Fan-out：Sub-6G与毫米波并存，天线与PA必须共封装，带来超高密度RDL需求。
普通投资者如何切入封测赛道？
问：没有晶圆厂资源也能分一杯羹吗？
答：可以。三条路径：
1. 设备零部件：陶瓷吸嘴、线性马达、光学对位镜头，毛利率普遍50%以上；
2. 测试服务：独立第三方实验室做AEC-Q认证，单颗芯片测试费可达2~5美元；
3. 软件IP：为中小设计公司提供Chiplet接口验证IP，按项目收费+版税双重模式。
结语：封测不再是“后段苦力”，而是“系统级创新引擎”
当芯片制程逼近1nm物理极限，摩尔定律的接力棒交到了封装测试手中。谁能在异构集成、热管理、可靠性三大维度建立护城河，谁就能在下一个十年赢得超额利润。
