锌冶炼到底有哪些主流工艺？
锌冶炼的核心任务是把含锌原料中的金属锌提取出来并达到市场可售的纯度。目前工业上**90%以上**的产能集中在两条路线：
- 湿法炼锌（电解法）：焙烧→浸出→净化→电解→熔铸，全流程溶液闭路循环，金属回收率可达**95%**。
- 火法炼锌（ISP鼓风炉或竖罐蒸馏）：烧结→还原→冷凝，适合处理高铅高铁复杂矿，但能耗高、环保压力大。
湿法炼锌的七步详解
1. 焙烧：把硫化锌变成氧化锌
硫化锌精矿在**950℃**沸腾炉中焙烧，硫以SO₂形式进入制酸系统，锌转化为ZnO。焙烧砂中**硫含量需≤0.5%**，否则后续浸出酸耗飙升。

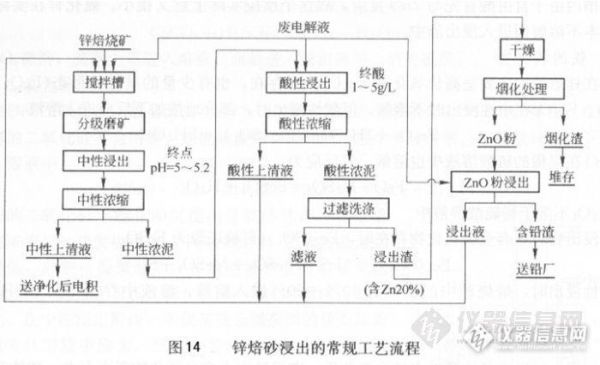

2. 中性浸出：先拿易溶的锌
用废电解液（含H₂SO₄ 150g/L）在**70℃**下浸出，控制终点pH=5.2，此时**Fe³⁺、Al³⁺水解沉淀**，而Zn²⁺留在溶液中。
3. 热酸浸出：把难溶的铁酸锌也吃掉
提高酸度至**H₂SO₄ 100g/L、温度95℃**，铁酸锌（ZnO·Fe₂O₃）被强制溶解，锌总浸出率从**85%提升到97%**。
4. 针铁矿法除铁：让铁乖乖沉淀
加入焙砂调节pH=3.5，通氧气把Fe²⁺氧化为Fe³⁺，生成**黄铵铁矾晶体**，过滤后铁渣含锌＜5%，可直接卖给水泥厂。
5. 净化：铜镉镍一个不留
先加锌粉置换Cu/Cd，再加锑盐深度除Co/Ni，最终溶液杂质含量：**Cu＜0.5mg/L、Cd＜1mg/L、Co＜0.3mg/L**。
6. 电解：每平方米阴极每天产锌**3.2kg**
电流密度**450A/m²**、槽电压**3.3V**、电流效率**90%**，直流电耗**3100kWh/t锌**，阳极放出氧气回收利用。
7. 熔铸：阴极锌片变锌锭
在**感应炉450℃**下熔化，加氯化铵除渣，铸成**25kg标准锌锭**，表面无飞边毛刺，化学成分符合GB/T 470-2021。

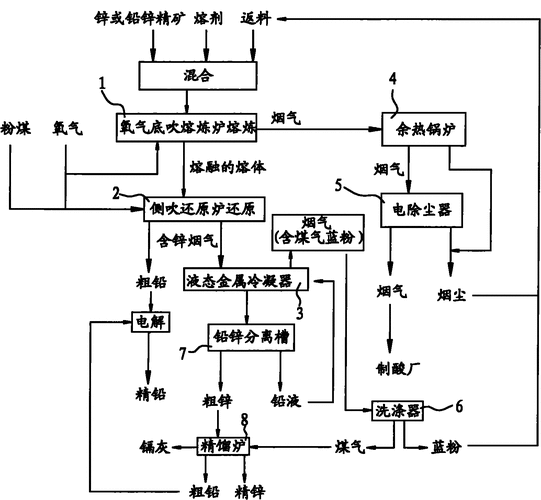

火法炼锌为何仍有一席之地？
虽然湿法占主流，但**ISP鼓风炉**在处理含铅锌混合矿时优势明显：
- 铅锌同时回收，**铅回收率＞99%**。
- 对杂质容忍度高，可处理**含SiO₂ 8%**的复杂矿。
- 副产品粗铅、硫酸带来额外收益。
缺点是焦炭消耗**0.9t/t锌**，碳排放量是湿法的**2.3倍**，在碳交易背景下成本劣势凸显。
锌冶炼成本如何控制？五个实战抓手
1. 原料结构优化：低锌矿也能赚钱？
某厂把**锌品位从50%降到45%**，通过提高回收率**2个百分点**，吨锌矿耗增加**0.08t**，但矿价下降**300元/吨**，综合成本反而**降低180元/吨锌**。
2. 蒸汽自给：焙烧余热年省千万
沸腾炉出口烟气**900℃**，安装余热锅炉可产**3.8MPa蒸汽**，用于浸出液加热，**年节约标煤1.2万吨**，相当于**减少碳排放3万吨**。
3. 电解槽改造：电流密度提升15%的秘密
采用**钛基二氧化铅阳极**替代传统铅银阳极，槽电压**降低0.15V**，在相同电耗下电流密度**从450提到520A/m²**，产能提升**15%**。
4. 废渣资源化：铁渣卖水泥、铅渣送铅厂
铁矾渣经**回转窑还原磁选**，得到**铁精粉TFe＞60%**，按**400元/吨**出售；铅银渣直接返铅冶炼系统，**回收率＞95%**。
5. 数字化管控：DCS系统让酸耗下降8%
通过**在线pH计+流量计+模型算法**，实时调节浸出酸加入量，酸耗从**310kg/t锌**降到**285kg/t锌**，年节省硫酸**2500吨**。
未来三年锌冶炼的两大变量
碳关税：出口成本或增加200美元/吨
欧盟CBAM过渡期已覆盖锌，按**2.5吨CO₂/吨锌**计算，2026年起需购买**80欧元/吨CO₂**的证书，**湿法工艺因碳强度低更具竞争力**。
再生锌：到2027年占比将突破30%
镀锌废钢、黄铜屑等二次资源锌含量**高达95%**，再生能耗仅为矿冶的**30%**，国内已规划**200万吨再生锌产能**，原料争夺战即将打响。
企业如何提前布局？
建议从三条路径切入：
- 技术端：联合高校攻关**低酸耗浸出剂**，目标酸耗再降**10%**。
- 原料端：锁定**东南亚低铁锌精矿**长单，规避高硅矿加工费波动。
- 政策端：申请**绿色电力证书**，电解环节使用光伏电，碳足迹可**降低40%**。
评论列表
